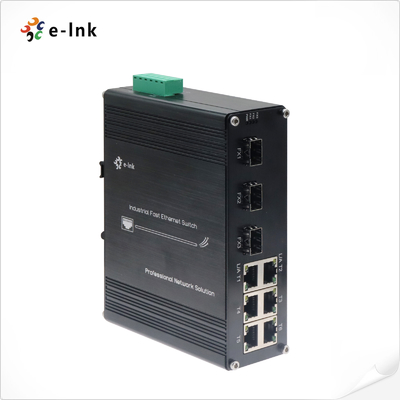

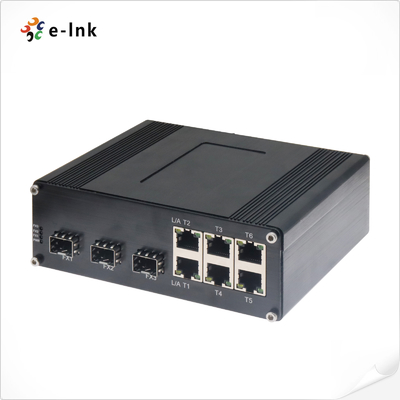

Industriales6- Puerto10/100Base-T+3- el puerto 100BASE-FX Ethernet Switch
Resumen general
La serie LNK-IMC306 es un interruptor Ethernet industrial endurecido que combina cobre y fibra
Conectividad en un paquete robusto. Con puertos de cobre 6×10/100Base-TX y 3×100Base-FX
Puertos de fibra, este interruptor está diseñado para un rendimiento de red confiable en condiciones industriales duras
las condiciones ambientales.
Especificaciones clave:
- Puertos 6×RJ45 que soportan:
- Negociación automática de 10/100 Mbps
- Función de doble/medio
- Crossover automático MDI/MDI-X
- Puertos de fibra óptica 3× compatibles con:
- fibras mono- o multimodo (1/2 núcleo)
- Distancias de transmisión de hasta 2 km (múltimodo) o 20 km/40 km (modo único)
- Diseño industrial que incluya:
- Amplio rango de temperaturas de funcionamiento
- Alta resistencia a las emisiones electromagnéticas
- Revestimiento de metal robusto
Aplicaciones ideales:
✓ Sistemas de automatización industrial
✓ Redes de vigilancia de propiedad intelectual
✓ Implementación de puntos de acceso inalámbricos
✓ Soluciones de conectividad de sitios remotos
Este interruptor ofrece una fiabilidad excepcional con su construcción resistente y conectividad flexible
Las opciones que se ofrecen son perfectas para crear infraestructuras de red estables en entornos difíciles.
Los puertos de fibra triple proporcionan una redundancia de red mejorada y capacidades de alcance extendido,
mientras que los puertos de cobre de negociación automática aseguran la simplicidad de la instalación de plug-and-play.
Con su óptima configuración de puerto y durabilidad industrial, la serie LNK-IMC306 ofrece una
Solución rentable para aplicaciones de red exigentes que requieren cobre y fibra
la conectividad.
Características
¢ SFP, SC, FC, ST Opcional
Apoya el control de flujo 802.3x
¢ IEEE 802.3az Ethernet eficiente en el uso de la energía (EEE)
Input de energía redundante

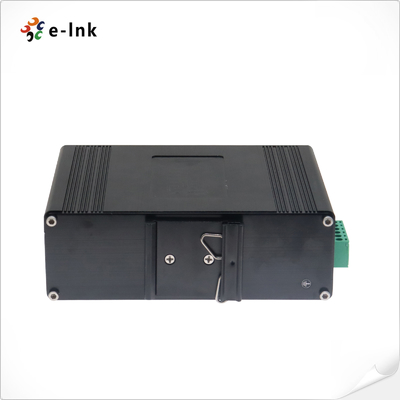

¢ Apoya la instalación de montaje DIN-Rail
Temperatura de funcionamiento de -40°C a 80°C
Se trata de una serie de medidas de control de las emisiones de gases de escape.
10/100Mbps RJ45 Puerto soporta Full/Half-duplex, negociación automática, MDI/MDIX automático

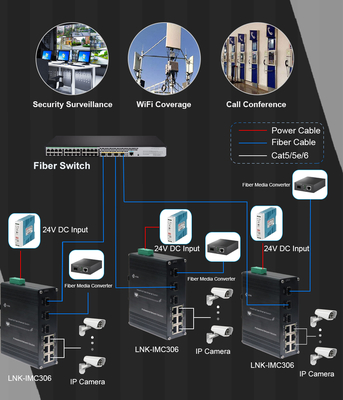

Aplicación
Indices técnicos
| Conexión Ethernet |
| Las normas: |
Las condiciones de los sistemas de control de velocidad se determinarán en función de las características de la máquina. |
| Las condiciones de los sistemas de control de velocidad se determinarán en función de las características de las unidades de control. |
| IEEE 802.3az Ethernet eficiente desde el punto de vista energético |
| Control de flujo IEEE802.3x |
| Tasa de filtración y reenvío: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| Memoria de paquete de búfer: |
512K bits |
| Tipo de tratamiento: |
Envío y almacenaje |
| Tamaño de la tabla de direcciones: |
1024 Direcciones MAC |
| Interfaz |
| Conector: |
6 x RJ45 |
| Puerto óptico: |
3 x 100Base-FX (SFP, SC, FC, ST opcional) |
| Puerto Ethernet |
RJ45 puerto 1 ~ puerto 6 |
| Medio ambiente |
| Temperatura de funcionamiento: |
-40 °C a 80 °C (-40 °F a 176 °F) |
| Temperatura de almacenamiento: |
-40 °C a 85 °C (-40 °F a 185 °F) |
| Humedad relativa: |
No condensante del 5% al 95% |
| El número de unidades |
> 200 000 horas |
| Eléctricos y mecánicos |
| Potencia de entrada: |
12 ~ 48VDC, potencia redundante (bloque de terminales de 6 pines) |
| Consumo de energía: |
5W máximo. |
| Protección: |
| Sobrecarga de energía de entrada: |
Reiniciable automáticamente |
| Polaridad inversa: |
En el presente |
| Indicadores LED: |
| La potencia: |
Estado de las PWR |
| Ethernet (por puerto): |
Enlace/Actividad |
| Fibras: |
El valor de las pérdidas de los activos de la entidad |
| Dimensiones (WxDxH): |
Las demás partidas de los artículos de la partida 85 |
| Peso: |
0.6Kg |
| Encasillado: |
Cuadro de aluminio |
| Opciones de montaje: |
DIN-Rail |
| Las aprobaciones reglamentarias |
| Se trata de una norma ISO 9001 |
| En el caso de los vehículos de la categoría N1 y N2 |
| La norma EN 61000-3-2: 2006+A1: 2009+A2: 2009 también se aplica a los vehículos de motor. |
| Se aplicarán las disposiciones siguientes: |
| En el caso de los vehículos de la categoría N12010 |
| Se aplicará la norma IEC 61000-4-2:2008 (ESD) |
| Se aplicará la norma ISO/IEC 61000-4-3: 2010 (RS). |
| Se aplicará la norma IEC 61000-4-4: 2012 (EFT) |
| Se aplicará la norma IEC 61000-4-5: 2014 (Aumento de la velocidad) |
| Se aplicará la norma ISO/IEC 61000-4-6: 2013 (CS) en el caso de los vehículos de las categorías M1 y M2. |
| Se aplicará la norma IEC 61000-4-8: 2009 (PFMF) |
Información sobre los pedidos
| Modelo |
Descripción |
| El LNK-IMC306 |
Interruptor Ethernet industrial: 6 puertos 10/100Base-TX + 3 puertos 100BASE-FX Fibra, multimodo, doble fibra, SC, 2KM |
| El LNK-IMC306-20 |
Interruptor Ethernet industrial: 6 puertos 10/100Base-TX + 3 puertos 100BASE-FX Fibra, modo único, doble fibra, SC, 20KM |
| El LNK-IMC306S-20 |
Interruptor Ethernet industrial: 6 puertos 10/100Base-TX + 3 puertos 100BASE-FX Fibra, modo único, fibra única, SC, 20KM |
| El LNK-IMC306F-20 |
Interruptor Ethernet industrial: 6 puertos 10/100Base-TX + 3 puertos 100BASE-FX Fibra, modo único, fibra única, FC, 20KM |
| Los datos de las pruebas de seguridad deberán estar disponibles en el sitio web de la autoridad competente. |
Interruptor Ethernet SFP de 6 puertos industriales 10/100BASE-T + 3 puertos 100BASE |
| Las opciones de los PDS |
Seleccione su SFP en nuestra página de opciones de SFP |
| El módulo SFP debe comprarse por separado. |
| Opciones de montaje |
► Default DIN-Rail Bracket installed. |
| Opciones de energía |
- 24W/1A 24VDC suministro de energía DIN-Rail. |
| El suministro eléctrico debe comprarse por separado. |
