Datos del producto:
Pago y Envío Términos:
|
Conector: | 4 x RJ45 | Puerto óptico: | 2 x 100Base-X (SFP, SC, FC, ST opcional) |
---|---|---|---|
Temperatura de funcionamiento: | -40°C a 80°C (- 40°F a 176°F) | Potencia de entrada: | 12~58VDC, poder redundante (bloque de terminales 6-pin) |

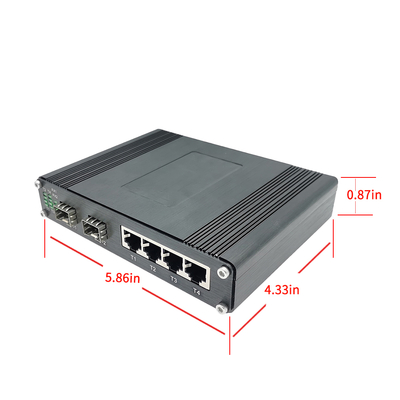

Dimensiones (WxDxH): | 150 x 115 x 30 milímetros | Peso: | 0.5 kg |
Resaltar: | Integración de redes con interruptor Ethernet industrial,Switch Ethernet Industrial con 2 puertos de fibra,Switch Ethernet Industrial con 4 puertos TP |

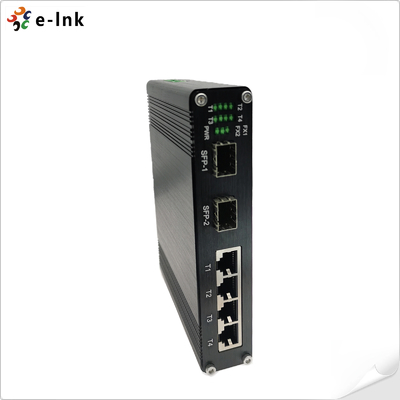

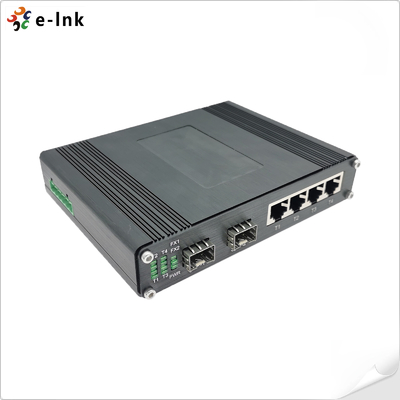

Descripción general
El LNK-IMC204 es un switch Ethernet rápido de 4 puertos de grado industrial con enlaces ascendentes de fibra dual, diseñado para
redes confiables en entornos hostiles. Este switch compacto pero robusto presenta:
- 4×10/100Base-TX puertos de cobre con negociación automática, operación full/half-duplex y cruce automático MDI/MDI-X
- 2×100Base-FX puertos de fibra que admiten fibra monomodo y multimodo (1 o 2 núcleos)
Construido para aplicaciones industriales, el switch ofrece:
- Conectividad extendida con puertos de fibra que permiten distancias de transmisión de hasta 2 km (multimodo) o
20 km/40 km (monomodo)
- Construcción robusta adecuada para operar en amplios rangos de temperatura
- Fiabilidad mejorada con diseño sin ventilador y alta protección EMI
Ideal para:
- Sistemas de automatización industrial
- Redes de videovigilancia IP
- Implementaciones de puntos de acceso inalámbricos
- Conectividad de ubicación remota
El LNK-IMC204 combina la simplicidad plug-and-play con la durabilidad industrial, lo que lo convierte en una solución rentable
para extender el alcance de la red mientras se mantiene la integridad de la señal en entornos con ruido eléctrico.
Sus puertos de fibra duales proporcionan redundancia y flexibilidad para topologías de red críticas.
Características
► Admite control de flujo 802.3x
► IEEE 802.3az Ethernet de eficiencia energética (EEE)
► Entradas de alimentación redundantes
► Admite instalación en pared y riel DIN
► -40°C a 80°C (-40°F a 176°F) temperatura de funcionamiento
► 4 10/100Base-TX + 2 100Base-FX
► El puerto RJ45 de 10/100 Mbps admite full/half-duplex, negociación automática, MDI/MDIX automático

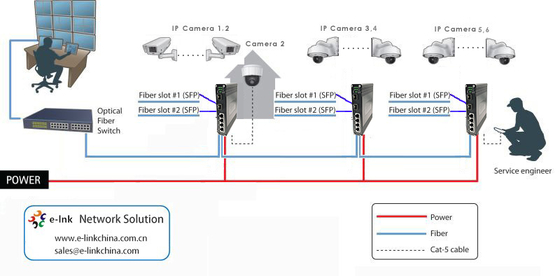

Aplicación
Índices técnicos
Ethernet
Estándares: | |
IEEE802.1 10Base-T, IEEE802.3u 100Base-TX | IEEE802.3 100Base-FX |
IEEE 802.3az Ethernet de eficiencia energética (EEE) | |
Control de flujo IEEE802.3X | |
Velocidad de reenvío y filtrado: | |
14,880pps (10Mbps) | 148,800pps (100Mbps) |
Memoria de búfer de paquetes: | |
512K bits | Tipo de procesamiento: |
Almacenamiento y reenvío | Tamaño de la tabla de direcciones: |
1024 direcciones MAC | Interfaz |
Conector: | |
4 x RJ45 | Puerto óptico: |
2 x 100Base-X (SFP, SC, FC, ST opcional) | Ambiental |
Temperatura de funcionamiento: | |
-40°C a 80°C (-40°F a 176°F) | Temperatura de almacenamiento: |
-40°C a 85°C (-40°F a 185°F) | Humedad relativa: |
5% a 95% sin condensación | MTBF |
> 200,000 horas | Eléctrico y mecánico |
Entrada de alimentación: | |
12~58VDC, alimentación redundante (bloque de terminales de 6 pines) | Consumo de energía: |
5W máx. | Protección: |
Sobrecarga de entrada de alimentación: | |
Restablecimiento automático | Polaridad inversa: |
Presente | Indicadores LED: |
Alimentación: | |
Estado de alimentación1, alimentación2 | Ethernet (por puerto): |
Enlace/Actividad | Puerto de fibra: |
FX1, FX2 | Dimensiones (AnxPxAl): |
150 x 115 x 30 mm | Peso: |
0.5 kg | Carcasa: |
Carcasa de metal | Opciones de montaje: |
Riel DIN / Montaje en pared | Aprobaciones regulatorias |
ISO9001 | |
EN55022:2010+AC: 2011, Clase A | |
EN 61000-3-2: 2006+A1: 2009+A2: 2009 | |
EN 61000-3-3: 2013 | |
EN55024:2010 | |
IEC 61000-4-2: 2008 (ESD) | |
IEC 61000-4-3: 2010 (RS) | |
IEC 61000-4-4: 2012 (EFT) | |
IEC 61000-4-5: 2014 (Sobretensión) | |
IEC 61000-4-6: 2013 (CS) | |
IEC 61000-4-8: 2009 (PFMF) | |
Información para pedidos |
Modelo
Descripción | LNK-IMC204 |
Switch Ethernet industrial: 4 puertos 10/100Base-TX + 2 puertos 100BASE-FX fibra, multimodo, fibra dual, SC, 2KM | LNK-IMC204-20 |
Switch Ethernet industrial: 4 puertos 10/100Base-TX + 2 puertos 100BASE-FX fibra, monomodo, fibra dual, SC, 20KM | LNK-IMC204S-20 |
Switch Ethernet industrial: 4 puertos 10/100Base-TX + 2 puertos 100BASE-FX fibra, monomodo, fibra simple, SC, 20KM | LNK-IMC204F-20 |
Switch Ethernet industrial: 4 puertos 10/100Base-TX + 2 puertos 100BASE-FX fibra, monomodo, fibra simple, FC, 20KM | LNK-IMC204-SFP |
Switch Ethernet industrial de 4 puertos 10/100BASE-T + 1 puerto 100BASE SFP | Opciones de montaje |
► Soporte de riel DIN predeterminado instalado; El soporte de montaje en pared está incluido. | Opciones de alimentación |
► Fuente de alimentación de riel DIN de 24 W/1 A 24 VCC. Cable abierto para bloque de terminales. | ► La fuente de alimentación debe comprarse por separado. |
