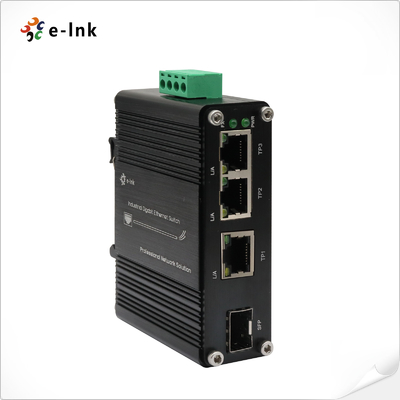

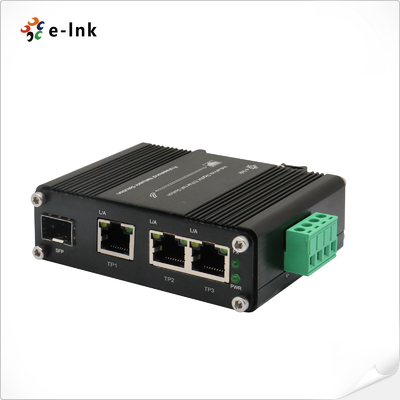

Mini Industrial 3 puertos 10/100/1000T + 1 puerto 100/1000X SFP Gigabit Ethernet Switch
Resumen general
La serie LNK-IMC103G-SFP es un conmutador Gigabit Ethernet de grado industrial diseñado para
Tiene tres puertos de cobre 10/100/1000BASE-T y un puerto de cobre 10/100/1000BASE-T.
100/1000BASE-X Fibra SFP, que ofrece conectividad flexible para redes de cobre y fibra.
Envasado en una carcasa compacta y resistente IP40, este interruptor funciona de forma fiable en condiciones extremas.
La temperatura de -40°C a +75°C lo hace ideal para aplicaciones industriales.
Apoyando tanto los modos semi-duplex como los modos full-duplex, el interruptor garantiza una transmisión de datos eficiente.
La ranura SFP tiene capacidad para varios módulos de fibra (modo único/múltimodo, 1/2 núcleo), lo que permite
Las conexiones de larga distancia o de gran ancho de banda según sea necesario.
El LNK-IMC103G-SFP es una excelente solución para integrar cámaras IP, acceso inalámbrico
puntos de conexión y otros dispositivos de red en entornos remotos o complejos.
Características
¢ IEEE 802.3az Ethernet eficiente en el uso de la energía (EEE)
La potencia de entrada del bloque terminal de 12~48VDC
Casilla de aluminio IP40

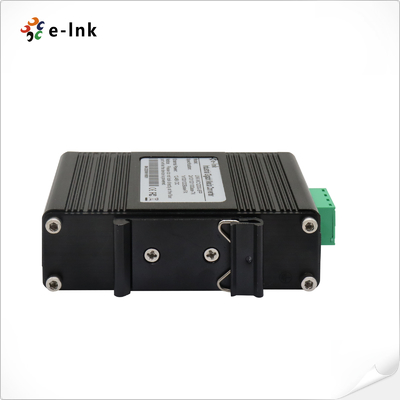

¢ Apoya la instalación DIN-Rail y de montaje en pared
Temperatura de funcionamiento resistente al medio ambiente (de -40°C a 75°C)
3 puertos 10/100/1000BASE-T RJ45 con función automática MDI / MDI-X
¢ 1 puerto SFP, 100Base-FX o 1000Base-X en modo dual (detección automática)
Apoya la negociación automática

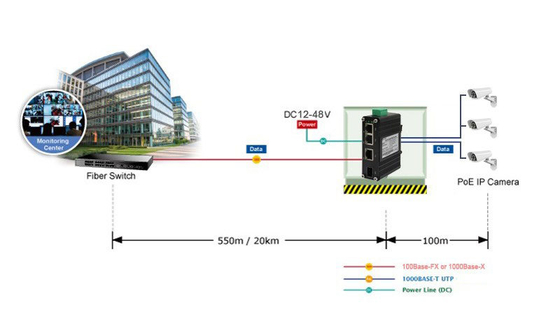

Aplicación
Indices técnicos
| Conexión Ethernet |
| Las normas: |
Las condiciones de los requisitos de seguridad de las instalaciones deben ser las siguientes: |
| Las condiciones de los requisitos de seguridad de los equipos de ensayo se especifican en el anexo I. |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| Control de flujo completo duplex IEEE 802.3x |
| IEEE 802.3az Ethernet eficiente desde el punto de vista energético |
| Tipo de tratamiento: |
Envío y almacenaje |
| Tasa de filtro hacia adelante: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Memoria de paquete de búfer: |
4 Mbit |
| Tejido de cambio: |
12 Gbps |
| Duración máxima del paquete: |
9K bytes |
| Tamaño de la tabla de direcciones |
Direcciones MAC 2K |
| Interfaz |
| Conector: |
3 x RJ45 |
| Puerto óptico: |
1 x SFP 1000Base-X o 100Base-FX (detección automática) |
| Eléctricos y mecánicos |
| Potencia de entrada: |
12~48VDC, bloque de terminales de 2 pines |
| Consumo de energía: |
5W máximo. |
| Indicadores LED: |
| - ¿ Qué pasa? |
Estado de la energía |
| - ¿Qué quieres decir? |
Estado de la conexión Ethernet |
| El cambio de divisas: |
Estado de la conexión de fibra |
| Dimensiones (WxDxH): |
de una anchura superior a 30 mm |
| Peso: |
0.25Kg |
| Encasillado: |
Cuadro de aluminio |
| Opciones de montaje: |
DIN-Rail / montado en la pared |
| Medio ambiente |
| Temperatura de funcionamiento: |
-40 °C a 75 °C (-40 °F a 167 °F) |
| Temperatura de almacenamiento: |
-40 °C a 85 °C (-40 °F a 185 °F) |
| Humedad relativa: |
No condensante del 5% al 95% |
| El número de unidades |
> 200 000 horas |
| Las aprobaciones reglamentarias |
| Se trata de una serie de normas de calidad que se aplican a los productos. |
|
Impuestos de la Unión Europea
En el caso de los vehículos de la categoría N1 y N2
La norma EN 61000-3-2: 2006+A1: 2009+A2: 2009 también se aplica a los vehículos de motor.
Se aplicarán las disposiciones siguientes:
Se aplicarán las disposiciones siguientes:
|
|
El SME:
Se aplicará la norma IEC 61000-4-2:2008 (ESD)
Se aplicará la norma ISO/IEC 61000-4-3: 2010 (RS).
Se aplicará la norma IEC 61000-4-4: 2012 (EFT)
Se aplicará la norma IEC 61000-4-5: 2014 (Aumento de la velocidad)
Se aplicará la norma ISO/IEC 61000-4-6: 2013 (CS) en el caso de los vehículos de las categorías M1 y M2.
Se aplicará la norma IEC 61000-4-8: 2009 (PFMF)
|
Información sobre los pedidos
| Modelo |
Descripción |
| Los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos. |
Mini Industrial 3 puertos 10/100/1000T + 1 puerto 100/1000X SFP Gigabit Ethernet Switch |
| Las opciones de los PDS |
Por favor, seleccione su SFP en nuestra página de opciones de SFP (SFP industrial). |
| El módulo SFP debe comprarse por separado. |
| Opciones de montaje |
► Default DIN-Rail Bracket installed; Wall Mount Bracket is included. |
| Opciones de energía |
- 24W/1A - 24VDC - cable abierto para el bloque terminal |
| El suministro eléctrico debe comprarse por separado. |
