10/100/1000Mbps industriales 802.3at PoE+ tensión de salida del separador 12VDC
Resumen general
La serie LNK-INS301-12V es un divisor PoE Gigabit Ethernet de grado industrial diseñado para proporcionar datos
El sistema permite la conexión de un conector RJ-45 y una alimentación de 12VDC a través de un bloque terminal de tornillo para dispositivos no PoE.
La necesidad de un cableado de alimentación separado, lo que reduce los costes de instalación.
IEEE802.3af/at conmutadores PoE o emparejados con inyectores PoE LNK-INJ301.
con una potencia de salida de 12VDC a distancias de hasta 100 metros, este separador plug-and-play no requiere configuración,
ofreciendo una fácil instalación, flexibilidad y alta fiabilidad para entornos industriales.
Características
Separa energía y datos de la entrada de PoE

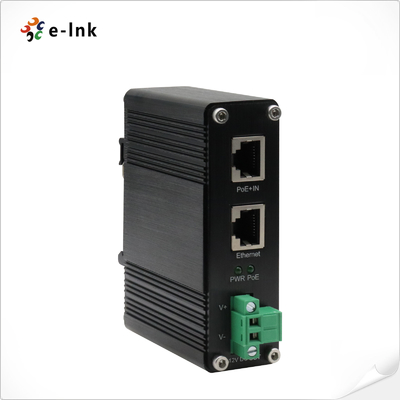

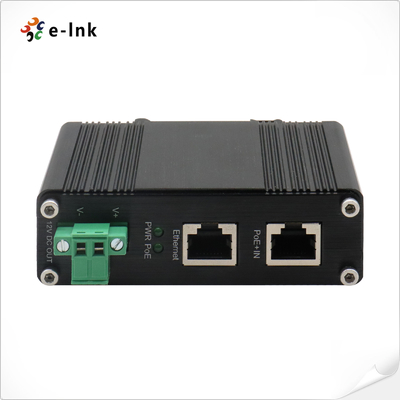

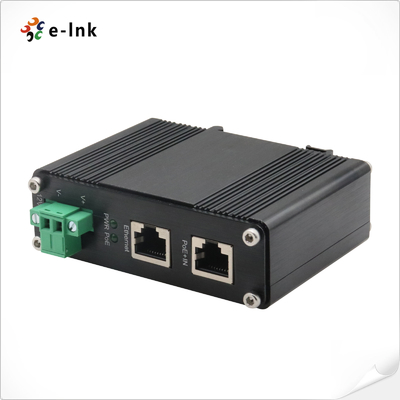

Un puerto RJ-45 PoE (datos y alimentación)
Un puerto RJ-45 (salida de datos)
¢ Una salida de 12VDC (2 pines de bloque de terminales)
¢ Soporte para IEEE802.3af/at PoE
¢ Apoyo 10/100/1000Base-T
Distancia de hasta 100 metros
Protección contra cortocircuito para la potencia de salida
¢ Casilla de metal resistente IP40 y sin ventilador

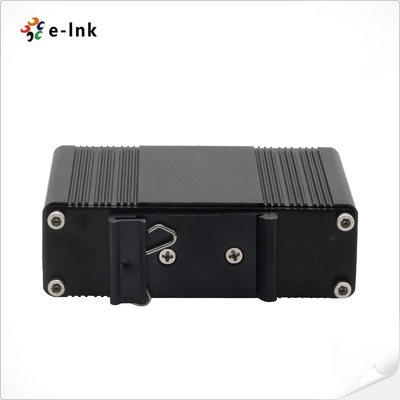

¢ Apoyo a la instalación DIN-Rail y de montaje en pared
Indicadores LED amplios para el diagnóstico de PoE
Temperatura de funcionamiento amplia -40 ~ 80°C
Indices técnicos
|
Conexión Ethernet
|
| Las normas: |
Las condiciones de los sistemas de transmisión son las siguientes: |
| IEEE 802.3u 100Base-TX Ethernet rápido |
| IEEE 802.3ab 1000Base-T Gigabit Ethernet (incluido el Ethernet de base) |
| IEEE802.3af Potencia por Ethernet |
| IEEE802.3at Potencia por Ethernet |
| Tipo de tratamiento: |
Adelante |
| Mez duplex, completo duplex |
| Tasa de filtro hacia adelante: |
1,488,000pps (1000Mbps) |
| El cableado: |
1000Base-T: Cat5 o superior |
| Distancia máxima: |
Cat5 UTP hasta 100 m |
| Interfaz: |
Puerto de entrada: 1 x RJ-45 10/100/1000 Base-T |
| Puerto de salida: 2 x RJ-45 10/100/1000 Base-T |
| Conector de salida/entrada de corriente continua: 1 bloque de terminales extraíble de 5 pines |
| Alimentación por Ethernet |
| Estándar de PoE: |
IEEE 802.3af/at Potencia por Ethernet |
| Número de dispositivos que pueden ser alimentados: |
1 (DC12V)
(Variará según el requerimiento de potencia del dispositivo; no podrá ser superior a 20 vatios.)
|
| Medio ambiente |
| Temperatura de funcionamiento: |
-40 °C a 80 °C (-40 °F a 176 °F) |
| Temperatura de almacenamiento: |
-40 °C a 85 °C (-40 °F a 185 °F) |
| Humedad relativa: |
No condensante del 5% al 95% |
| El MTBF: |
> 200 000 horas |
| Eléctricos y mecánicos |
| Potencia de salida: |
El valor de las emisiones de CO2 de las centrales eléctricas se calculará en función de las emisiones de CO2 de las centrales eléctricas. |
| Consumo de energía: |
25W máximo. |
| Indicadores LED: |
| - ¿ Qué pasa? |
12VDC apagado
|
| - ¿ Qué? |
PoE Power IN
|
| Dimensiones (WxDxH): |
de una anchura superior a 30 mm |
| Peso: |
0.25Kg |
| Encasillado: |
Cuadro de aluminio |
| Opciones de montaje: |
DIN-Rail / montado en la pared |
| Las aprobaciones reglamentarias |
| Se trata de una norma ISO 9001 |
| La parte 15 de la FCC, clase A |
| En el caso de los vehículos de la categoría N1 y N2 |
| Protección contra sobretensiones: |
| RJ45: 1KV |
| Potencia: 500 W |
| Las emisiones de gases de efecto invernadero se aplican a las emisiones de gases de efecto invernadero. |
Dimensión y tamaño
Información sobre los pedidos
| Modelo |
Descripción |
| Los datos de las pruebas de seguridad deberán estar disponibles en el sitio web de la autoridad competente. |
Industrial IEEE802.3at Gigabit PoE Splitter Voltage de salida 12VDC, potencia máxima de 20W a 12VDC, soporte para el montaje en DIN-Rail e instalación de montaje en pared, temperatura de funcionamiento de -40 a 80 °C |
| Opciones de montaje |
► Default DIN-Rail Bracket installed; Wall Mount Bracket is included. |
Aplicación
