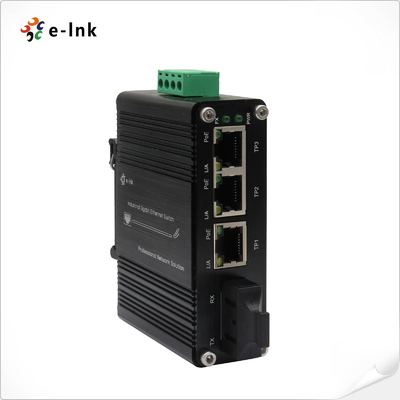

Mini Industrial 3-Puertos 10/100/1000T 802.3at PoE + 1-Puerto 1000X SC Ethernet Switch con Entrada de 12~48VDC y Amplificador de Voltaje
Descripción general
La serie LNK-IMC103GP es un switch PoE+ industrial no gestionado, compacto pero robusto, diseñado para
implementaciones en entornos hostiles. Combinando 3× puertos 10/100/1000Base-T PoE+ (802.3at, 30W/puerto)
y 1× puerto de fibra 1000Base-X SC, este switch que ahorra espacio ofrece una conectividad y alimentación fiables
en condiciones extremas.
Características y beneficios clave:
✔ Solución PoE+ de grado industrial:
- 3× puertos Gigabit PoE (hasta 30W cada uno) para alimentar cámaras IP/WAPs
- Amplificador de voltaje incorporado que admite un amplio rango de entrada de 12-48VDC
- Ideal para instalaciones alimentadas por energía solar/eólica
✔ Diseño reforzado:
- Temperatura de funcionamiento de -40°C a +75°C
- Construcción resistente a vibraciones/golpes
- 100% probado en funcionamiento para garantizar la fiabilidad
✔ Conectividad simplificada:
- Puerto de fibra SC para enlaces de larga distancia inmunes al ruido
- Funcionamiento plug-and-play con negociación automática
- Opciones de montaje en carril DIN o en pared
✔ Fiabilidad certificada:
- Cumple con CE/FCC
- Protección contra sobretensiones (EN61000-6-2/4)
- Carcasa metálica para blindaje EMI
Aplicaciones ideales:
• Sistemas de vigilancia alimentados por energía solar en exteriores
• Infraestructura de transporte (monitorización en carreteras/túneles)
• Implementaciones industriales remotas de IoT
• Redes inalámbricas en entornos hostiles
Con su combinación única de PoE+, conectividad de fibra y entrada de voltaje amplia, la serie LNK-IMC103GP
proporciona una solución rentable y sin mantenimiento para las redes industriales de borde. El factor de forma compacto del switch y su diseño reforzado lo hacen perfecto para instalaciones con espacio limitado donde
la fiabilidad es fundamental.
Características
► Entrada de alimentación de amplio rango de 12~48VDC con función de amplificador de potencia
► Hasta 90W de presupuesto PoE (48VDC), 90W de presupuesto PoE (24VDC), 60W de presupuesto PoE (12VDC)
► Admite Full/Half-duplex, negociación automática
► IEEE 802.3az Ethernet de eficiencia energética (EEE)
► Carcasa de aluminio IP40

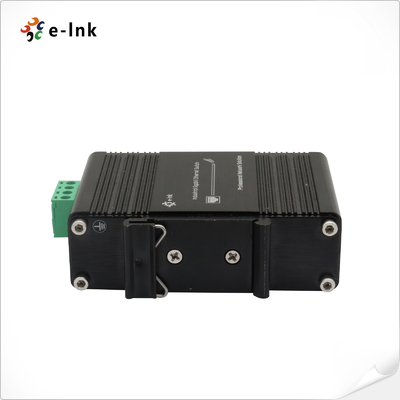

► Admite instalación en carril DIN y montaje en pared
► Resistente al medio ambiente: temperatura de funcionamiento de -40°C a 75°C (-40°F a 167°F)

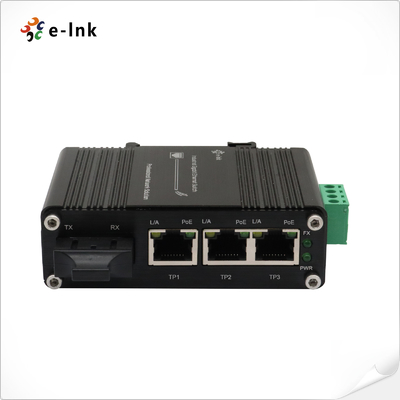

► 3 puertos RJ45 10/100/1000BASET auto-MDI/MDI-X con inyector IEEE 802.3at PoE+ (Puerto 1 a Puerto 3)
► 1 puerto SC 1000Base-X

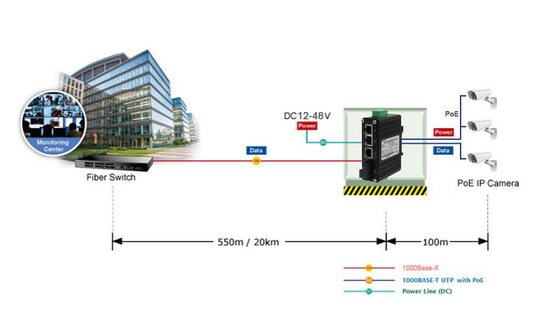

Aplicación
Índices técnicos
Ethernet
| Estándares: |
| IEEE802.3 10Base-T |
IEEE802.3u 100Base-TX/FX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3x Control de flujo Full-Duplex |
| IEEE 802.3az Ethernet de eficiencia energética (EEE) |
| Tipo de procesamiento: |
| Store-and-Forward |
Tasa de filtrado de reenvío: |
| 14,880pps (10Mbps) |
148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Memoria de búfer de paquetes: |
| 4 Mbit |
Matriz de conmutación: |
| 12Gbps |
Longitud máxima del paquete: |
| 9K Bytes |
Tamaño de la tabla de direcciones |
| 2K direcciones MAC |
Interfaz |
| Conector: |
| 3 x RJ45 con función de inyector 802.3at PoE+ (Puertos 1 a 3) |
Puerto óptico: |
| 1 x SC 1000Base-X |
PoE (Power over Ethernet) |
| Estándar: |
| IEEE 802.3at Power over Ethernet Plus |
IEEE 802.3af Power over Ethernet |
| Puerto: |
| RJ45 |
Asignación de pines de alimentación |
| 4/5(+), 7/8(-) |
Presupuesto PoE: |
| Hasta 90 vatios de presupuesto PoE (48VDC), 90 vatios de presupuesto PoE (24VDC), 60 vatios de presupuesto PoE (12VDC) |
Eléctrico y mecánico |
| Potencia de entrada: |
| 12~48VDC, bloque de terminales de 2 pines |
Consumo de energía: |
| <95W (Sin PoE<6W) |
Indicadores LED: |
| PWR: |
| Estado de la alimentación |
L/A: |
| Estado del ENLACE Ethernet |
FX: |
| Estado del ENLACE de fibra |
PoE: |
| Estado de PoE |
Dimensiones (AnxPxAl): |
| 95 x 70 x 30 mm |
Peso: |
| 0.3Kg |
Carcasa: |
| Carcasa de aluminio |
Opciones de montaje: |
| Carril DIN / Montaje en pared |
Ambiental |
| Temperatura de funcionamiento: |
| -40°C a 75°C (-40°F a 167°F) |
Temperatura de almacenamiento: |
| -40°C a 85°C (-40°F a 185°F) |
Humedad relativa: |
| 5% a 95% sin condensación |
MTBF |
| > 200,000 horas |
Aprobaciones regulatorias |
| ISO9001, CE, FCC, RoHS |
| EMI: |
|
EN55022:2010+AC: 2011, Clase A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
EMS:
|
|
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Sobretensión)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Información para pedidos
|
Modelo
| Descripción |
LNK-IMC103GP |
| Mini Industrial 3-Puertos 10/100/1000T 802.3at PoE + 1-Puerto 1000X SC Gigabit Ethernet Switch con Entrada de 12~48VDC y Amplificador de Voltaje, Puerto de Fibra SC, Multimodo, Fibra Dual, 850nm, 550m |
LNK-IMC103GP-20 |
| Mini Industrial 3-Puertos 10/100/1000T 802.3at PoE + 1-Puerto 1000X SC Gigabit Ethernet Switch con Entrada de 12~48VDC y Amplificador de Voltaje, Puerto de Fibra SC, Modo único, Fibra Dual, 1310nm, 20km |
LNK-IMC103GPS-20A |
| Mini Industrial 3-Puertos 10/100/1000T 802.3at PoE + 1-Puerto 1000X SC Gigabit Ethernet Switch con Entrada de 12~48VDC y Amplificador de Voltaje, Puerto de Fibra SC, Modo único, Fibra única, 1310nm TX/1550nm RX, 20km |
LNK-IMC103GPS-20B |
| Mini Industrial 3-Puertos 10/100/1000T 802.3at PoE + 1-Puerto 1000X SC Gigabit Ethernet Switch con Entrada de 12~48VDC y Amplificador de Voltaje, Puerto de Fibra SC, Modo único, Fibra única, 1550nm TX/1310nm RX, 20km |
Opciones de montaje |
| ► Soporte de carril DIN predeterminado instalado; El soporte de montaje en pared está incluido. |
Opciones de alimentación |
| ► Fuente de alimentación de 12~48VDC. Cable abierto para bloque de terminales |
► La fuente de alimentación debe comprarse por separado. |
|
