Descripción general

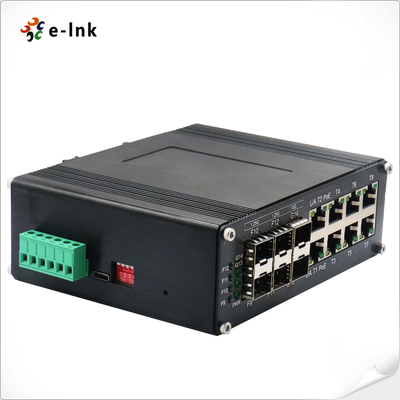

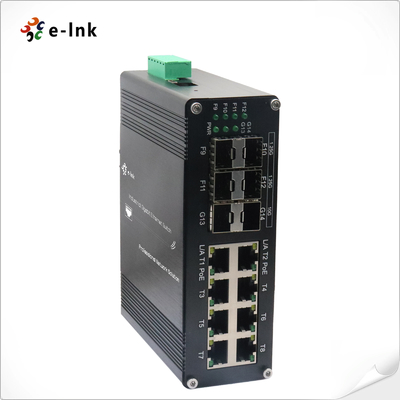

La serie ETH-IMC2408MP es un switch PoE+ multigigabit gestionado L2+ de grado industrial que
combina la entrega de PoE de alta potencia con conectividad de fibra avanzada. Con 8 puertos Gigabit PoE+
(802.3at, 30W/puerto), 4 ranuras SFP 1G y 2 enlaces ascendentes SFP+ 10G, este switch reforzado está diseñado
para aplicaciones de alto ancho de banda y alimentación a través de Ethernet en entornos hostiles.
Características y beneficios clave:
✔ Diseño PoE+ de alta potencia:
- 8 puertos 10/100/1000Base-T(X) que entregan hasta 30W por puerto
- Presupuesto PoE total de 240W para alimentar múltiples dispositivos de alta demanda
✔ Conectividad de fibra multigigabit:
- 4 ranuras SFP 1000Base-X (1G) + 2 puertos SFP+ 10G
- Admite módulos monomodo/multimodo (1/2 núcleos)
- Permite topologías de fibra flexibles desde corto alcance hasta más de 80 km
✔ Fiabilidad industrial:
- Rango de temperatura de funcionamiento de -40 °C a +75 °C
- Opciones de montaje en carril DIN o en pared
- Protección EMI/contra sobretensiones (cumple con EN61000-6-2/4)
✔ Gestión L2+ avanzada:
- VLAN, QoS y gestión de energía PoE
- Inspección IGMP para tráfico multicast optimizado
- Imágenes de firmware duales para un funcionamiento a prueba de fallos
Aplicaciones ideales:
• Sistemas de vigilancia de alta resolución (cámaras PTZ con backhaul 10G)
• Redes inalámbricas exteriores (WAP alimentados por PoE con agregación de fibra)
• Automatización industrial con requisitos mixtos de PoE y fibra
• Infraestructura de transporte (sistemas de monitorización de túneles/puentes)
Con su combinación única de PoE de alta potencia, puertos de acceso 1G y enlaces ascendentes de fibra 10G, la
serie ETH-IMC2408MP ofrece una versatilidad inigualable para las redes industriales modernas. El diseño reforzado del switch
garantiza un funcionamiento ininterrumpido en condiciones extremas, al tiempo que proporciona un ancho de banda escalable
y energía para implementaciones de IoT en crecimiento.
Características
► El interruptor DIP admite VLAN de una sola tecla, gestión de anillo de una sola tecla, reinicio de PoE y PoE de 250 m
Red
► Admite la conexión del puerto USB-C para una fácil gestión, sin necesidad de acceder al RS232
puerto serie en absoluto
► Trama Jumbo de 9K Bytes
► IEEE 802.3az Ethernet de eficiencia energética (EEE)
► Carcasa de aluminio IP40
► Admite la instalación en carril DIN

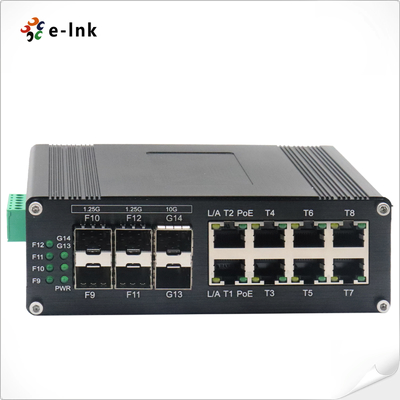

► Admite 8x10/100/1000Base-T 802.3at PoE + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP+
► El puerto RJ45 de 10/100/1000Mbps admite dúplex completo/medio, negociación automática, MDI/MDIX automático
► Cumple con IEEE802.3af/at

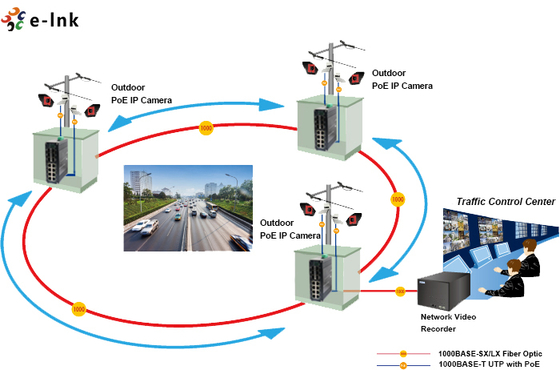

Aplicación
Índices técnicos
| Ethernet |
| Estándares: |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-X |
| IEEE802.3ae 10GBase-R |
| IEEE802.3p QoS |
| IEEE802.1d Spanning Tree |
| Velocidad de reenvío y filtrado: |
14.880pps (10Mbps) |
| 148.800pps (100Mbps) |
| 1.488.000pps (1000Mbps) |
| 1.488.000.000pps (10000Mbps) |
| Memoria de búfer de paquetes: |
12M bits |
| Tipo de procesamiento: |
Almacenamiento y reenvío |
| Ancho de banda del plano posterior |
110 Gbps |
| Longitud máxima del paquete: |
Trama Jumbo de 9K Bytes |
| Tamaño de la tabla de direcciones: |
8K direcciones MAC |
| Interfaz |
| Conector: |
8 x RJ45 |
| RS485: |
1 x RS485 (Opcional) |
| Puerto óptico: |
4 x 1000Base-X SFP
2 x 10G Base-SR/LR SFP+
|
| USB-C: |
1 x USB-C (para gestión) |
| Interfaz serie RS485 (Opcional) |
| Interfaz física |
Terminal de tornillo de 3 pines estándar industrial |
| Tipo de datos |
1Ch RS485 Bidireccional |
| Señales RS-485 |
Datos+, Datos-, GND |
| Distancia de la línea del puerto serie (cobre) |
1000 metros |
| Velocidad en baudios |
0 ~ 800 kbps |
| PoE (Power over Ethernet) |
| Estándar: |
IEEE 802.3at Power over Ethernet Plus |
| IEEE 802.3af Power over Ethernet |
| Puerto: |
RJ45 |
| Asignación de pines de alimentación |
4/5(+), 7/8(-) |
| Presupuesto PoE: |
Hasta 240 vatios de presupuesto PoE |
| Medio ambienteTemperatura de funcionamiento: |
| -40 °C a 80 °C (-40 °F a 176 °F) |
Temperatura de almacenamiento: |
| -40 °C a 85 °C (-40 °F a 185 °F) |
Humedad relativa: |
| 5% a 95% sin condensación |
MTBF |
| > 200.000 horas |
Eléctrico y mecánico |
| Potencia de entrada: |
| 48~57VCC, alimentación redundante (bloque de terminales de 6 pines) |
Consumo de energía: |
| 8W máx. (PoE en uso |
<240W)Protección: |
| Sobrecarga de entrada de energía: |
| Restablecimiento automático |
Polaridad inversa: |
| Presente |
Interruptor DI |
| Función del interruptor DIP de 4 dígitosDIP |
| Función |
Configuraciones |
SW 1 |
VLAN |
| ON - Habilitado |
Gestión del tiempo |
Indicadores LED: |
PWR: |
| ON - Habilitado |
OFF - Deshabilitado |
Indicadores LED: |
PWR: |
| ON - Habilitado |
OFF - Deshabilitado |
Indicadores LED: |
PWR: |
| ON - Habilitado |
OFF - Deshabilitado |
Indicadores LED: |
PWR: |
| Estado de la energía |
| Ethernet (por puerto): |
Enlace/Actividad |
| PoE (Opcional) |
Estado de PoE |
| Fibra: |
Puerto SFP Gigabit: F9~F12 |
| Puerto SFP+ 10G: F13, F14 |
Dimensiones (AnxPrxAl): |
| 149 x 114 x 50 mm |
| Peso: |
0,55 kg |
| Carcasa: |
Carcasa de aluminio |
| Opciones de montaje: |
Montaje en carril DIN |
| Características del software |
Protocolos de redundancia |
| Soporte STP/RSTP/MSTP/ERPSv2, agregación de enlaces |
| Soporte de multidifusión |
Soporte IGMP Snooping V1/V2/V3, soporte GMRP, GVMP, 802.1Q |
| VLAN |
Soporte IEEE 802.1Q 4K VLAN, soporte QINQ, doble VLAN, |
| Gestión del tiempo |
SNTP |
| QOS |
Redirección basada en flujo |
| Limitación de velocidad basada en flujo |
Filtrado de paquetes basado en flujo
8*Colas de salida de cada puerto 802.1p/mapeo de prioridad DSCP
Diff-Serv QoS, Marca/Observación de prioridad
Algoritmo de programación de colas (SP, WRR, SP+WRR)
ACL
ACL de emisión basada en puerto
|
| ACL basado en puerto y VLAN |
Filtrado de paquetes L2 a L4, coincidencia de los primeros 80 bytes del mensaje.
Proporcionar ACL basado en MAC, dirección MAC de destino, IP de origen, IP de destino, tipo de protocolo IP, puerto TCP/UDP, rango de puertos TCP/UDP y VLAN, etc.
Gestión PoE
Límite de potencia total de la fuente de alimentación PoE
|
| Asignación de potencia de salida PoE |
Configuración de prioridad de salida PoE
Estado de funcionamiento de PoE
Programación de la operación PoE
Mantenimiento de diagnóstico
Soporte de duplicación de puertos, Syslog, Ping
|
| Función de gestión |
Soporte CLI, WEB, SNMPv1/v2/v3, servidor Telnet para gestión, EEE, LLDP, servidor/cliente DHCP (IPv4/IPv6), Cloud/MQTT |
| Gestión de alarmas |
Soporte de salida de alarma de relé de 1 vía, RMON, TRAP |
| Seguridad |
Protección contra tormentas de difusión, HTTPS/SSLv3, AAA y RADIUS, SSH2.0 |
| Soporte DHCP Snooping, Opción 82, acceso de seguridad 802.1X, |
Soporte de gestión jerárquica de usuarios, lista de control de acceso ACL,
Soporte DDOS, filtrado/vinculación MAC basado en puerto, agujeros negros MAC, protección de origen IP, aislamiento de puertos, límite de velocidad de mensajes ARP
Características avanzadas de capa 2+
Gestión IPv4/IPv6
|
| Ruta estática |
Aprobaciones regulatorias
ISO9001, CE, RoHS, FCC
|
| EN55022:2010+AC: 2011, Clase A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Sobretensión) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
| Información para pedidos |
| Modelo |
Descripción
| ETH-IMC2408MP |
Switch Ethernet gestionado industrial L2+ de 8 puertos 10/100/1000T 802.3at PoE + 4 puertos SFP 1G + 2 puertos SFP+ 10G |
| Opciones SFP |
► Opción SFP. Seleccione su SFP en nuestra página de opciones SFP |
| ► El módulo SFP debe comprarse por separado. |
Opciones de montaje |
| ► Soporte de carril DIN predeterminado instalado |
| Opciones de energía |
► Fuente de alimentación de carril DIN. Cable abierto para bloque de terminales. |
| ► La fuente de alimentación debe comprarse por separado. |
|
|
