Switch Ethernet gestionado con 8 puertos TP SFP+ industriales y 6 puertos de fibra para la integración de redes

Opciones SFP

Descripción general

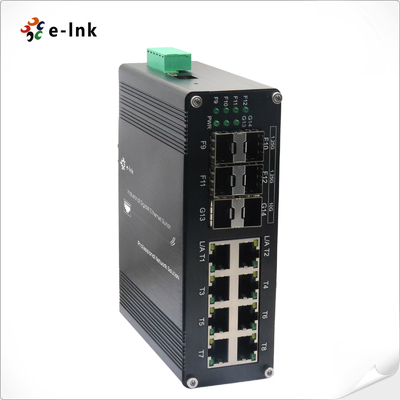

La serie ETH-IMC2408M es un switch Ethernet multigigabit gestionado industrial diseñado para

redes de alto rendimiento en entornos exigentes. Combinando 8× puertos Gigabit de cobre, 4× 1G

ranuras SFP y 2× puertos SFP+ 10G, este switch reforzado ofrece una flexibilidad de conectividad excepcional para

aplicaciones que requieren un gran ancho de banda.

Características y beneficios clave:
✔ Configuración de puertos híbridos:
- 8× puertos RJ45 10/100/1000Base-T(X) con auto MDI/MDI-X
- 4× ranuras SFP 1000Base-X (1G)
- 2× puertos SFP+ 10G para enlaces ascendentes de alta velocidad

✔ Soporte de fibra a prueba de futuro:
- Compatible con ópticas 1G y 10G
- Admite módulos SFP/SFP+ monomodo/multimodo (1/2 núcleos)
- Permite la conectividad de larga distancia de hasta 80 km (con ópticas adecuadas)

✔ Fiabilidad de grado industrial:
- Rango de temperatura de funcionamiento de -40°C a +75°C
- Opciones de montaje en carril DIN o pared
- Protección contra sobretensiones y resistencia a las vibraciones

✔ Gestión avanzada:
- VLAN, QoS e IGMP snooping
- Duplicación de puertos y priorización de tráfico
- Interfaces de gestión Web/CLI/SNMP

Aplicaciones ideales:
• Sistemas de vigilancia de gran ancho de banda con cámaras IP 4K
• Redes troncales industriales que requieren enlaces ascendentes de 10G
• Puntos de agregación inalámbricos para implementaciones 5G/Wi-Fi 6
• Sistemas de transporte inteligentes (ITS, comunicaciones ferroviarias)

Con su combinación única de puertos de acceso 1G y enlaces ascendentes de fibra 10G, la serie ETH-IMC2408M

cubre la brecha entre los dispositivos de borde y las redes centrales. El diseño reforzado del switch garantiza

un funcionamiento fiable en condiciones adversas, al tiempo que proporciona un ancho de banda escalable para las crecientes

demandas de la red.

Características

► Admite la conexión del puerto USB-C para una fácil gestión, sin necesidad de acceder al puerto serie RS232

en absoluto

► Trama Jumbo de 9K Bytes

► IEEE 802.3az Ethernet de eficiencia energética (EEE)

► Carcasa de aluminio IP40

► Admite la instalación en carril DIN

► Temperatura de funcionamiento de -40°C a 80°C (-40°F a 176°F)

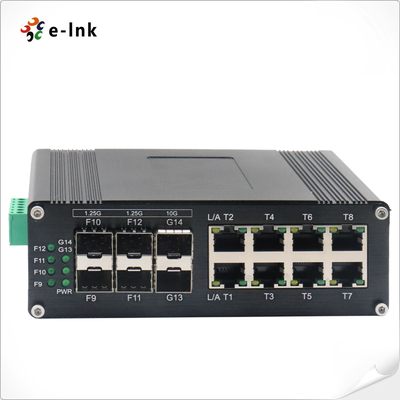

► Admite 8x10/100/1000Base-T + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP

► El puerto RJ45 de 10/100/1000 Mbps admite dúplex completo/medio, negociación automática, MDI/MDIX automático

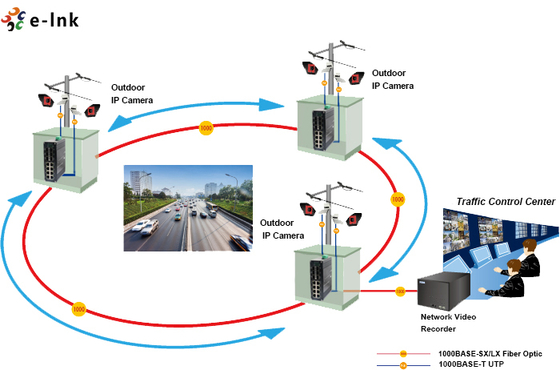

Aplicación

Índices técnicos

Ethernet
Estándares:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3ae 10GBase-R
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
Velocidad de reenvío y filtrado:	14.880pps (10Mbps)
	148.800pps (100Mbps)
	1.488.000pps (1000Mbps)
	1.488.000.000pps (10000Mbps)
Memoria de búfer de paquetes:	12M bits
Tipo de procesamiento:	Almacenamiento y reenvío
Ancho de banda del plano posterior	110 Gbps
Longitud máxima del paquete:	Trama Jumbo de 9K Bytes
Tamaño de la tabla de direcciones:	8K direcciones MAC
Interfaz
Conector:	8 x RJ45
RS485:	1 x RS485 (Opcional)
Puerto óptico:	4 x 1000Base-X SFP 2 x 10G Base-SR/LR SFP+
USB-C:	1 x USB-C (para gestión)
Interfaz serie RS485 (Opcional)
Interfaz física	Terminal de tornillo de 3 pines estándar industrial
Tipo de datos	1Ch RS485 Bidireccional
Señales RS-485	Datos+, Datos-, GND
Distancia de la línea del puerto serie (cobre)	1000 metros
Velocidad en baudios	0 ~ 800 kbps
AmbientalTemperatura de funcionamiento:
-40°C a 80°C (-40°F a 176°F)	Temperatura de almacenamiento:
-40°C a 85°C (-40°F a 185°F)	Humedad relativa:
5% a 95% sin condensación	MTBF
> 200.000 horas	Eléctrico y mecánico
Potencia de entrada:
12~48VDC, alimentación redundante (bloque de terminales de 6 pines)	Consumo de energía:
8W máx. (PoE en uso	<240W)Protección:
Sobrecarga de entrada de alimentación:
Restablecimiento automático	Polaridad inversa:
Presente	DI

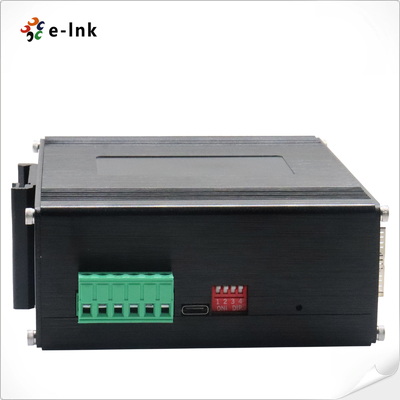

Interruptor PFunción del interruptor DIP de 4 dígitos
DIP	Función	Configuraciones	SW 1
	VLAN	Soporte IEEE 802.1Q 4K VLAN, soporte QINQ, doble VLAN,	OFF - Deshabilitado	SW 3
	Gestión de anillo	ON - Habilitado	OFF - Deshabilitado	SW 3
	Reservado	ON - Reservado	OFF - Reservado	Indicadores LED:
	Reservado	ON - Reservado	OFF - Reservado	Indicadores LED:
PWR:
Estado de la alimentación	Ethernet (por puerto):
Enlace/Actividad	Fibra:
Puerto SFP Gigabit: F9~F12	Puerto SFP+ 10G: F13, F14
	Dimensiones (AnxPrxAl):
149 x 114 x 50 mm	Peso:
0,55 kg	Carcasa:
Carcasa de aluminio	Opciones de montaje:
Montaje en carril DIN	Características del software
Protocolos de redundancia
Soporte STP/RSTP/MSTP/ERPSv2, agregación de enlaces	Soporte de multidifusión
Soporte IGMP Snooping V1/V2/V3, soporte GMRP, GVMP, 802.1Q	VLAN
Soporte IEEE 802.1Q 4K VLAN, soporte QINQ, doble VLAN,	Gestión del tiempo
SNTP	QOS
Redirección basada en flujo	Limitación de velocidad basada en flujo Filtrado de paquetes basado en flujo 8*Colas de salida de cada puerto 802.1p/asignación de prioridad DSCP Diff-Serv QoS, Marca/Comentario de prioridad Algoritmo de programación de colas (SP, WRR, SP+WRR) ACL
ACL de emisión basada en puerto	ACL basado en puerto y VLAN Filtrado de paquetes L2 a L4, coincidencia de los primeros 80 bytes del mensaje. Proporcionar ACL basado en MAC, dirección MAC de destino, IP de origen, IP de destino, tipo de protocolo IP, puerto TCP/UDP, rango de puertos TCP/UDP y VLAN, etc. Mantenimiento de diagnóstico
Soporte de duplicación de puertos, Syslog, Ping	Función de gestión
Soporte CLI, WEB, SNMPv1/v2/v3, servidor Telnet para gestión, EEE, LLDP, servidor/cliente DHCP (IPv4/IPv6), Cloud/MQTT	Gestión de alarmas
Soporte de salida de alarma de relé de 1 vía, RMON, TRAP	Seguridad
Protección contra tormentas de difusión, HTTPS/SSLv3, AAA y RADIUS, SSH2.0	Soporte DHCP Snooping, Opción 82, acceso de seguridad 802.1X, Soporte de gestión jerárquica de usuarios, lista de control de acceso ACL, Soporte DDOS, filtrado/vinculación MAC basado en puerto, agujeros negros MAC, protección de origen IP, limitación de velocidad de mensajes ARP Funciones avanzadas de capa 2+
Gestión IPv4/IPv6	Ruta estática Aprobaciones reglamentarias
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Clase A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Sobretensión)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Información para pedidos

Modelo
