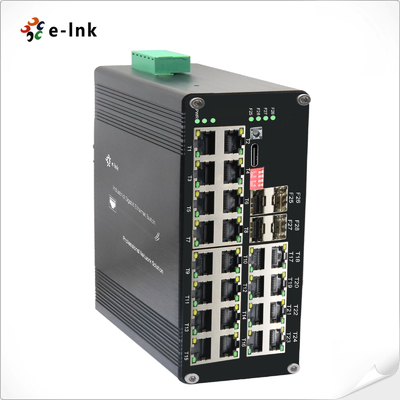

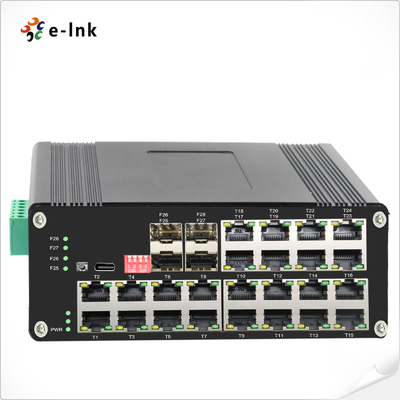

Switch Ethernet gestionado industrial L2+ de 24 puertos 10/100/1000T + Switch Ethernet gestionado SFP de 4 puertos 1000X
Descripción general
La serie ETH-DIMC2424M es un switch Ethernet gestionado L2+ de grado industrial diseñado para
implementaciones de red de alta densidad en entornos exigentes. Con 24× puertos 10/100/1000Base-T(X)
de cobre y 4× ranuras de fibra SFP 1000Base-X, este robusto switch ofrece una conectividad excepcional
y rendimiento para aplicaciones industriales.
Características principales:
- Alta densidad de puertos: 24× puertos Gigabit Ethernet con negociación automática con Full/Half duplex y auto
soporte MDI/MDI-X
- Enlaces ascendentes de fibra flexibles: 4× ranuras SFP compatibles con módulos monomodo/multimodo (1/2 núcleos)
- Gestión L2+ avanzada: Características completas que incluyen VLAN, QoS, seguridad y red
monitorización
- Durabilidad industrial: Diseñado para un funcionamiento fiable en condiciones extremas (-40°C a +75°C)
Aplicaciones ideales:
✓ Sistemas de automatización industrial a gran escala
✓ Redes de videovigilancia IP de alta densidad
✓ Implementaciones de puntos de acceso inalámbricos empresariales
✓ Conectividad de sitios remotos con backhaul de fibra
✓ Infraestructura de misión crítica que requiere equipos reforzados
Con su combinación de alto recuento de puertos y conectividad de fibra, la serie ETH-DIMC2424M proporciona una
solución escalable para redes que requieren acceso de cobre y capacidades de backbone de fibra. La
construcción de grado industrial del switch garantiza un rendimiento fiable en entornos hostiles, mientras que su
las funciones de gestión avanzadas permiten un control y una optimización precisos de la red. Esto lo hace
particularmente adecuado para aplicaciones donde la fiabilidad de la red, la escalabilidad y la gestión remota
son requisitos críticos.
Características
► Trama Jumbo de 10K Bytes
► IEEE 802.3az Ethernet de eficiencia energética (EEE)
► Carcasa de aluminio IP40
► Admite la instalación en carril DIN
► -40°C a 80°C (-40°F a 176°F) en funcionamiento
► Admite 24x10/100/1000Base-T + 4x1000Base-X SFP
► El puerto RJ45 de 10/100/1000 Mbps admite Full/Half-duplex, negociación automática, Auto MDI/MDIX
► Admite la conexión del puerto USB-C para una fácil gestión, sin necesidad de acceder al RS232
puerto serie en absoluto

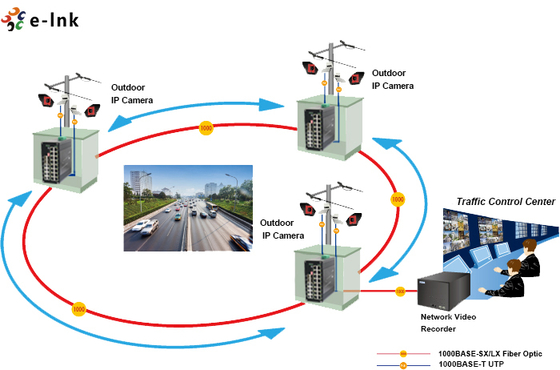

Aplicación
Índices técnicos
| Ethernet |
| Estándares: |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-X |
| IEEE802.3p QoS |
| IEEE802.1d Spanning Tree |
| Velocidad de reenvío y filtrado: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Memoria de búfer de paquetes: |
12M bits |
| Tipo de procesamiento: |
Almacenamiento y reenvío |
| Ancho de banda del plano posterior |
110 Gbps |
| Longitud máxima del paquete: |
Trama Jumbo de 10K Bytes |
| Tamaño de la tabla de direcciones: |
8K direcciones MAC |
| Interfaz |
| Conector: |
24 x RJ45 |
| RS485: |
1 x RS485 (Opcional) |
| Puerto óptico: |
4 x 1000Base-X SFP |
| USB-C: |
1 x USB-C (para gestión) |
| Interfaz serie RS485 (Opcional) |
| Interfaz física |
Terminal de tornillo de 3 pines estándar industrial |
| Tipo de datos |
1Ch RS485 Bidireccional |
| Señales RS-485 |
Datos+, Datos-, GND |
| Distancia de la línea del puerto serie (cobre) |
1000 metros |
| Velocidad en baudios |
0 ~ 800 kbps |
| AmbientalTemperatura de funcionamiento: |
| -40°C a 80°C (-40°F a 176°F) |
Temperatura de almacenamiento: |
| -40°C a 85°C (-40°F a 185°F) |
Humedad relativa: |
| 5% a 95% sin condensación |
MTBF |
| > 200.000 horas |
Eléctrico y mecánico |
| Potencia de entrada: |

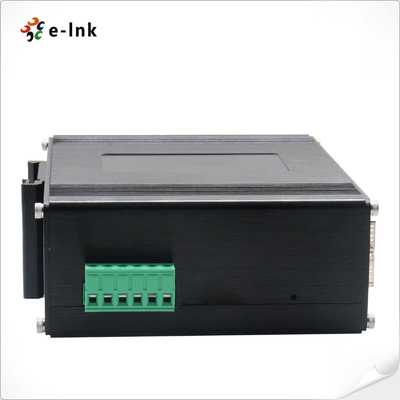

| 12~48VDC, alimentación redundante (bloque de terminales de 6 pines) |
Consumo de energía: |
| 8W máx. |
Protección: |
| Sobrecarga de entrada de energía: |
| Restablecimiento automático |
Polaridad inversa: |
| Presente |
DI |
| Interruptor PFunción del interruptor DIP de 4 dígitos |
| DIP |
Función |
Configuraciones |
SW 1 |
| VLAN |
Admite IEEE 802.1Q 4K VLAN, admite QINQ, VLAN doble, |
OFF - Deshabilitado |
SW 3 |
| Gestión de anillo |
ON - Habilitado |
OFF - Deshabilitado |
SW 3 |
| Reservado |
ON - Reservado |
OFF - Reservado |
Indicadores LED: |
| Reservado |
ON - Reservado |
OFF - Reservado |
Indicadores LED: |
| PWR: |
| Estado de la alimentación |
Ethernet (por puerto): |
| Enlace/Actividad |
Puerto RJ45 |
| (T1~T24) |
Fibra: |
| Puerto SFP Gigabit: F25~F28 |
Dimensiones (AnxPrxAl): |
| 155 x 115 x 85 mm |
Peso: |
| 1,2 kg |
Carcasa: |
| Carcasa de aluminio |
Opciones de montaje: |
| Montaje en carril DIN |
Características del software |
| Protocolos de redundancia |
| Admite STP/RSTP/MSTP/ERPSv2, agregación de enlaces |
Soporte de multidifusión |
| Admite IGMP Snooping V1/V2/V3, admite GMRP, GVMP, 802.1Q |
VLAN |
| Admite IEEE 802.1Q 4K VLAN, admite QINQ, VLAN doble, |
Gestión del tiempo |
| SNTP |
QOS |
| Redirección basada en flujo |
Limitación de velocidad basada en flujo
Filtrado de paquetes basado en flujo
8*Colas de salida de cada puerto 802.1p/asignación de prioridad DSCP
QoS Diff-Serv, Marca/Observación de prioridad
Algoritmo de programación de colas (SP, WRR, SP+WRR)
ACL
|
| ACL de emisión basada en puerto |
ACL basado en puerto y VLAN
Filtrado de paquetes L2 a L4, coincidencia de los primeros 80 bytes del mensaje.
Proporciona ACL basado en MAC, dirección MAC de destino, IP de origen, IP de destino, tipo de protocolo IP, puerto TCP/UDP, rango de puertos TCP/UDP y VLAN, etc.
Mantenimiento de diagnóstico
|
| Admite duplicación de puertos, Syslog, Ping |
Función de gestión |
| Admite CLI, WEB, SNMPv1/v2/v3, servidor Telnet para gestión, EEE, LLDP, servidor/cliente DHCP (IPv4/IPv6), Cloud/MQTT |
Gestión de alarmas |
| Admite salida de alarma de relé de 1 vía, RMON, TRAP |
Seguridad |
| Protección contra tormentas de difusión, HTTPS/SSLv3, AAA y RADIUS, SSH2.0 |
Admite DHCP Snooping, Opción 82, acceso de seguridad 802.1X,
Admite la gestión jerárquica de usuarios, la lista de control de acceso ACL,
Admite DDOS, filtrado/vinculación MAC basado en puerto, agujeros negros MAC, protección de origen IP, límite de velocidad de mensajes ARP basado en puerto
Funciones avanzadas de capa 2+
|
| Gestión IPv4/IPv6 |
Ruta estática
Aprobaciones regulatorias
|
| ISO9001, CE, RoHS, FCC |
| EN55022:2010+AC: 2011, Clase A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Sobretensión) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
| Información para pedidos |
Modelo
| Descripción |
ETH-DIMC2424M |
| Switch Ethernet gestionado industrial L2+ de 24 puertos 10/100/1000T + 4 puertos 1000X SFP |
Opciones SFP |
| ► Opción SFP. Seleccione su SFP en nuestra página de opciones SFP |
► El módulo SFP debe comprarse por separado. |
| Opciones de montaje |
| ► Soporte de carril DIN predeterminado instalado |
Opciones de alimentación |
| ► Fuente de alimentación de carril DIN. Cable abierto para bloque de terminales. |
► La fuente de alimentación debe comprarse por separado. |
|
