| Ethernet |
| Estándares: |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-X |
| IEEE802.3p QoS |
| IEEE802.1d Spanning Tree |
| Velocidad de reenvío y filtrado: |
14.880pps (10Mbps) |
| 148.800pps (100Mbps) |
| 1.488.000pps (1000Mbps) |
| Memoria de búfer de paquetes: |
12M bits |
| Tipo de procesamiento: |
Almacenamiento y reenvío |
| Ancho de banda del plano posterior |
110 Gbps |
| Longitud máxima del paquete: |
Trama Jumbo de 10K Bytes |
| Tamaño de la tabla de direcciones: |
8K direcciones MAC |

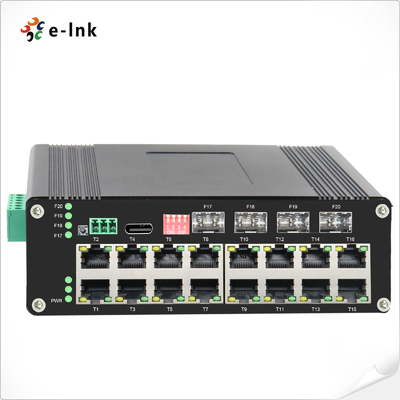

| Interfaz |
| Conector: |
16 x RJ45 |
| RS485: |
1 x RS485 (Opcional) |
| Puerto óptico: |
4 x 1000Base-X SFP |
| USB-C: |
1 x USB-C (para gestión) |
| Interfaz serie RS485 (Opcional) |
| Interfaz física |
Terminal de tornillo de 3 pines estándar industrial |
| Tipo de datos |
1Ch RS485 Bidireccional |
| Señales RS-485 |
Datos+, Datos-, GND |
| Distancia de la línea del puerto serie (cobre) |
1000 metros |
| Velocidad en baudios |
0 ~ 800 kbps |
| PoE (Power over Ethernet) |
| Estándar: |
IEEE 802.3at Power over Ethernet Plus |
| IEEE 802.3af Power over Ethernet |
| Puerto: |
RJ45 |
| Asignación de pines de alimentación |
4/5(+), 7/8(-) |
| Presupuesto PoE: |
Hasta 480 vatios de presupuesto PoE |
| Medio ambienteTemperatura de funcionamiento: |
| -40°C a 80°C (-40°F a 176°F) |
Temperatura de almacenamiento: |
| -40°C a 85°C (-40°F a 185°F) |
Humedad relativa: |
| 5% a 95% sin condensación |
MTBF |
| > 200.000 horas |

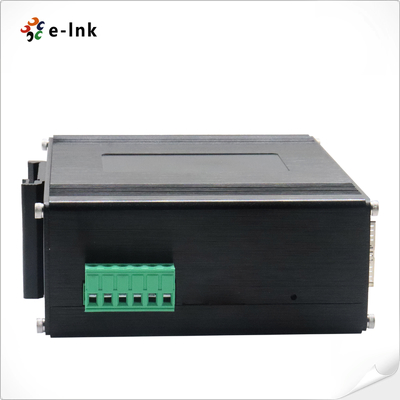

Eléctrico y mecánico |
| Potencia de entrada: |
| 48~57VDC, alimentación redundante (bloque de terminales de 6 pines) |
Consumo de energía: |
| 8W máx. (PoE en uso |
<480W)Protección: |
| Sobrecarga de entrada de alimentación: |
| Restablecimiento automático |
Polaridad inversa: |
| Presente |
Interruptor DI |
| Función del interruptor DIP de 4 dígitosDIP |
Función |
Configuración |
SW 1 |
VLAN |
| ON - Habilitado |
Gestión del tiempo |
Indicadores LED: |
PWR: |
| ON - Habilitado |
OFF - Deshabilitado |
Indicadores LED: |
PWR: |
| ON - Habilitado |
OFF - Deshabilitado |
Indicadores LED: |
PWR: |
| ON - Habilitado |
OFF - Deshabilitado |
Indicadores LED: |
PWR: |
| Estado de la alimentación |
| Ethernet (por puerto): |
Enlace/Actividad |
| PoE: |
Estado de PoE |
| Fibra: |
Puerto Gigabit SFP: F17~F20 |
| Dimensiones (AnxPrxAl): |
155 x 115 x 85 mm |
| Peso: |
1,2 kg |
| Carcasa: |
Carcasa de aluminio |
| Opciones de montaje: |
Montaje en carril DIN |
| Características del software |
Protocolos de redundancia |
| Admite STP/RSTP/MSTP/ERPSv2, agregación de enlaces |
| Soporte de multidifusión |
Admite IGMP Snooping V1/V2/V3, admite GMRP, GVMP, 802.1Q |
| VLAN |
Admite IEEE 802.1Q 4K VLAN, admite QINQ, doble VLAN, |
| Gestión del tiempo |
SNTP |
| QOS |
Redirección basada en flujo |
| Limitación de velocidad basada en flujo |
Filtrado de paquetes basado en flujo
8*Colas de salida de cada puerto 802.1p/asignación de prioridad DSCP
QoS Diff-Serv, Marca/Observación de prioridad
Algoritmo de programación de colas (SP, WRR, SP+WRR)
ACL
ACL de emisión basada en puerto
|
| ACL basada en puerto y VLAN |
Filtrado de paquetes L2 a L4, coincidencia de los primeros 80 bytes del mensaje.
Proporciona ACL basada en MAC, dirección MAC de destino, IP de origen, IP de destino, tipo de protocolo IP, puerto TCP/UDP, rango de puertos TCP/UDP y VLAN, etc.
Gestión PoE
Límite de potencia total del suministro de energía PoE
|
| Asignación de potencia de salida PoE |
Configuración de prioridad de salida PoE
Estado de funcionamiento de PoE
Programación de la operación PoE
Mantenimiento de diagnóstico
Admite duplicación de puertos, Syslog, Ping
|
| Función de gestión |
Admite CLI, WEB, SNMPv1/v2/v3, servidor Telnet para gestión, EEE, LLDP, servidor/cliente DHCP (IPv4/IPv6), Cloud/MQTT |
| Gestión de alarmas |
Admite salida de alarma de relé de 1 vía, RMON, TRAP |
| Seguridad |
Protección contra tormentas de difusión, HTTPS/SSLv3, AAA y RADIUS, SSH2.0 |
| Admite DHCP Snooping, Opción 82, acceso de seguridad 802.1X, |
Admite gestión jerárquica de usuarios, lista de control de acceso ACL,
Admite DDOS, filtrado/vinculación MAC basado en puerto, agujeros negros MAC, protección de origen IP, aislamiento de puertos, límite de velocidad de mensajes ARP
Características avanzadas de la capa 2+
Gestión IPv4/IPv6
|
| Ruta estática |
Aprobaciones reglamentarias
ISO9001, CE, RoHS, FCC
|
| EN55022:2010+AC: 2011, Clase A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Sobretensión) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
| Información para pedidos |
| Modelo |
