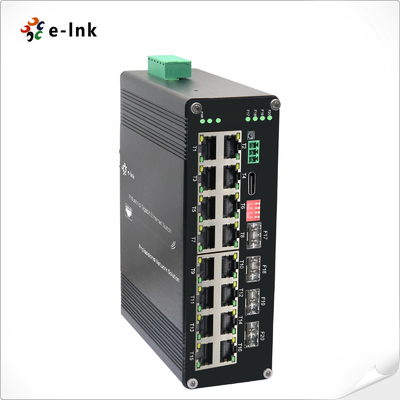

Industrial L2 + administrado con 16 puertos 10/100/1000Base-T + 4 puertos 1000Base-X SFP Endurecido con Ethernet administrado

Se aplican las siguientes medidas: + 4-puerto 1000X.Interruptor Ethernet administrado por SFP

Resumen general

La serie ETH-DIMC2416M es un interruptor Ethernet administrado L2+ de grado industrial diseñado para

Aplicaciones de red de misión crítica. Este switch de alta densidad cuenta con 16× 10/100/1000Base-T ((X)

Puertos de cobre y ranuras de fibra SFP de 4 × 1000Base-X, que proporcionan opciones de conectividad flexibles para diversos

En el caso de los productos industriales.

Diseñado para la fiabilidad, el interruptor admite:
- Puertos de cobre de negociación automática con modo Full/Half duplex y MDI/MDI-X automático
- Opciones SFP versátiles (modo único/múltimodo, 1/2 núcleo)
- Gestión avanzada de L2+ incluyendo VLAN, QoS y características de seguridad
- Proyecto endurecido industrialmente para el funcionamiento en condiciones extremas

Ideal para:
✓ Sistemas de automatización industrial
✓ Redes de vigilancia IP (que admiten múltiples cámaras)
✓ Implementación de puntos de acceso inalámbricos
✓ Conectividad de sitios remotos
✓ Aplicaciones en entornos adversos

Con su combinación de alta densidad de puertos, capacidad de enlace ascendente de fibra y construcción robusta, el

La serie ETH-DIMC2416M ofrece un rendimiento de red confiable donde los switches comerciales estándar

Las características de gestión del interruptor permiten un control preciso de la red, mientras que su diseño industrial

garantiza un funcionamiento continuo a temperaturas de -40°C a +75°C, por lo que es perfecto para uso al aire libre

las instalaciones y los entornos industriales exigentes.

Características

Apoyo a la conexión del puerto USB-C para una fácil gestión, sin necesidad de acceder a la serie RS232

el puerto de todos

10K bytes Jumbo Frame

¢ IEEE 802.3az Ethernet eficiente en el uso de la energía (EEE)

Casilla de aluminio IP40

Apoya la instalación de DIN-Rail

-40°C a 80°C (-40°F a 176°F) en funcionamiento

Apoyo a las aplicaciones SFP de 16x10/100/1000 Base-T + 4x1000 Base-X

10/100/1000Mbps RJ45 El puerto admite Full/Half-duplex, negociación automática, MDI/MDIX automático

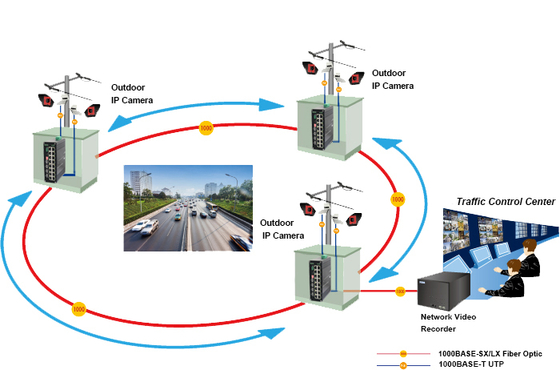

Aplicación

Indices técnicos

Conexión Ethernet
Las normas:	Las condiciones de los sistemas de control de velocidad se determinarán en función de las características de la máquina.
	Las condiciones de los sistemas de control de velocidad se determinarán en función de las características de las unidades de control.
	Las condiciones de los requisitos de seguridad de los sistemas de seguridad de la Unión son las siguientes:
	Las condiciones de los sistemas de control de velocidad se determinarán en función de las condiciones de las instalaciones.
	Las condiciones de calidad IEEE802.3p
	IEEE802.1d Árbol de extensión
Tasa de filtración y reenvío:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
Memoria de paquete de búfer:	12 M bits
Tipo de tratamiento:	Envío y almacenaje
Ancho de banda del plano de fondo	110 Gbit/s
Duración máxima del paquete:	Cuadro Jumbo de 10K bytes
Tamaño de la tabla de direcciones:	Direcciones MAC 8K
Interfaz
Conector:	16 x RJ45
RS485:	1 x RS485 (opcional)
Puerto óptico:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (para la gestión)
Interfaz serie RS485 (opcional)
Interfaz física	Terminal de tornillo de 3 pines estándar para la industria
Tipo de datos	1Ch RS485 Bi-dirección
Señales RS-485	Datos + Datos-, GND
Distancia de línea de puerto en serie (cobre)	1000 metros
Tasa de Baud	0 ~ 800 kbps
Medio ambienteNo
Temperatura de funcionamiento:	-40 °C a 80 °C (-40 °F a 176 °F)
Temperatura de almacenamiento:	-40 °C a 85 °C (-40 °F a 185 °F)
Humedad relativa:	No condensante del 5% al 95%
El número de unidades	> 200 000 horas
Eléctricos y mecánicos

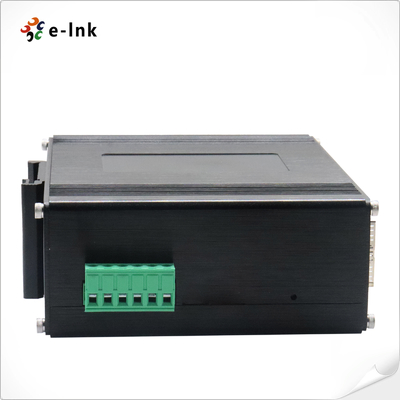

Potencia de entrada:	12 ~ 48VDC, potencia redundante (bloque de terminales de 6 pines)
Consumo de energía:	8W máximo.
Protección:
Sobrecarga de energía de entrada:	Reiniciable automáticamente
Polaridad inversa:	En el presente
El DIP Interruptor
Función de interruptor DIP de 4 dígitos	El DIP	Función	Configuración
	1 de la sección SW	VLAN	Activado	OFF - Discapacitado
	La primera parte	Gestión de anillos	Activado	OFF - Discapacitado
	3 de junio	Reservado	En línea - Reservado	OFF - Reservado
	4 de junio	Reservado	En línea - Reservado	OFF - Reservado

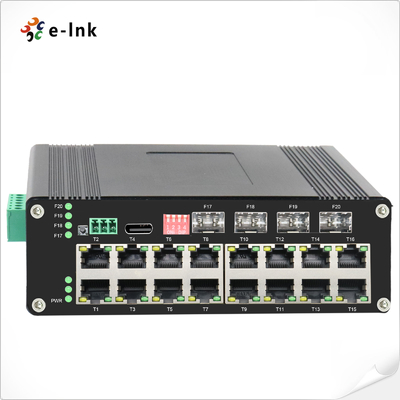

Indicadores LED:
- ¿ Qué pasa?	Estado de la energía
Ethernet (por puerto):	Enlace/Actividad
Fibras:	Puerto SFP de Gigabit: F17~F20
Dimensiones (WxDxH):	de una anchura superior o igual a:
Peso:	1.2KG
Encasillado:	Cuadro de aluminio
Opciones de montaje:	Se aplicará el método siguiente:
Características del software
Protocolos de despido	Apoyo a STP/RSTP/MSTP/ERPSv2, agregación de enlaces
Soporte para transmisión múltiple	Apoyar el IGMP Snooping V1/V2/V3, apoyar GMRP, GVMP,802.1Q
VLAN	Apoya IEEE 802.1Q 4K VLAN, soporte QINQ, doble VLAN,
Gestión del tiempo	SNPT
Cuotas de servicio	Redirección basada en el flujo Limitación de la tasa basada en el flujo Filtración de paquetes basada en el flujo 8*Las colas de salida de cada puerto 802.1p/DSCP con asignación de prioridad La calidad de servicio diferencial, marca de prioridad/nota Algoritmo de programación de colas (SP, WRR, SP+WRR)
LLA	ACL de emisión basado en puerto ACL basado en puertos y VLAN Filtración de paquetes L2 a L4, que coincide con el primer mensaje de 80 bytes. Proporcionar ACL basado en MAC, dirección MAC de destino, fuente IP, IP de destino, tipo de protocolo IP, puerto TCP/UDP, rango de puertos TCP/UDP y VLAN, etc.
Gestión del PoE	Límites de potencia total de la fuente de alimentación PoE Asignación de potencia de salida PoE Configuración de prioridad de salida de PoE Estado de funcionamiento del PoE Programación de la operación de PoE
Mantenimiento de diagnóstico	Apoyo para el espejo de puertos, Syslog, Ping
Función de gestión	Apoyo a las aplicaciones CLI, WEB, SNMPv1/v2/v3, servidor Telnet para gestión, EEE, LLDP, servidor/cliente DHCP (IPv4/IPv6), nube/MQTT
Gestión de las alarmas	Apoyar la salida de alarma de relé de una vía, RMON, TRAP
Seguridad	Protección contra tormentas de transmisión, HTTPS/SSLv3, AAA y RADIUS, SSH2.0 Apoyo a la búsqueda por DHCP, Opción 82.802.1X acceso de seguridad, Apoyar la gestión jerárquica del usuario, la lista de control de acceso ACL, Apoyo a DDOS, filtro / vinculación MAC basado en puertos, agujeros negros MAC, protección de la fuente IP, aislamiento de puertos, límite de velocidad del mensaje ARP
Características avanzadas de la capa 2+	Gestión de IPv4/IPv6 Ruta estática
Las aprobaciones reglamentarias
ISO9001, CE, RoHS y FCC
En el caso de los vehículos de la categoría N1 y N2
La norma EN 61000-3-2: 2006+A1: 2009+A2: 2009 también se aplica a los vehículos de motor.
Se aplicarán las disposiciones siguientes:
En el caso de los vehículos de la categoría N12010
Se aplicará la norma IEC 61000-4-2:2008 (ESD)
Se aplicará la norma ISO/IEC 61000-4-3: 2010 (RS).
Se aplicará la norma IEC 61000-4-4: 2012 (EFT)
Se aplicará la norma IEC 61000-4-5: 2014 (Aumento de la velocidad)
Se aplicará la norma ISO/IEC 61000-4-6: 2013 (CS) en el caso de los vehículos de las categorías M1 y M2.
Se aplicará la norma IEC 61000-4-8: 2009 (PFMF)

Información sobre los pedidos
