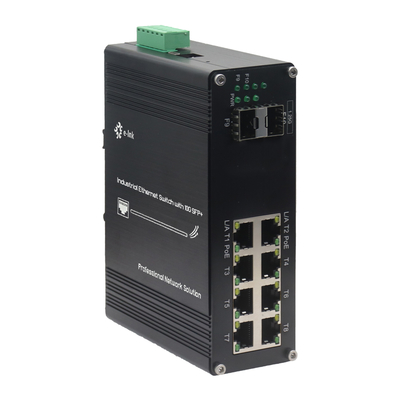

Switch Ethernet gestionado reforzado de 8 puertos 10/100/1000Base-T 802.3at PoE industrial + 2 puertos 1000Base-X SFP

L2 + 8 puertos industriales 10/100/1000T 802.3at PoE +2- Puerto 1000X SFP Interruptor Ethernet administrado

Resumen general

La serie ETH-IMC208MP es un interruptor Ethernet administrado L2+ de grado industrial que combina

red de alto rendimiento con capacidades robustas Power over Ethernet (PoE).

Puertos 8× 10/100/1000Base-T(X) con soporte PoE+ IEEE 802.3at (hasta 30W por puerto) y

2× 1000 ranuras SFP Base-X, este interruptor endurecido ofrece conectividad flexible para ambos cobre

y las redes de fibra.

Diseñado para entornos industriales duros, el interruptor admite el modo Full/Half duplex, automático

MDI/MDI-X, y una amplia gama de módulos SFP de modo único/multi-modo (1/2 núcleo), que garantizan

La integración perfecta en diversas aplicaciones.

La calidad de servicio (QoS, seguridad, etc.) proporciona un control granular sobre el tráfico de red, lo que lo hace ideal para la vigilancia IP

(cámaras PoE), puntos de acceso inalámbrico y redes industriales remotas.
✔ Puertos PoE+ de 8× Gigabit (802.3at, 30W por puerto) para alimentar los PD
✔ 2× enlaces ascendentes de fibra SFP para conectividad de larga distancia o inmóvil al ruido
✔ Diseño endurecido industrial (operación a -40 °C a +75 °C)
✔ Negociación automática y implementación de plug-and-play
✔ Intercambio administrado L2+ para un rendimiento optimizado

Una solución versátil y de alta potencia para desplegar dispositivos PoE y fibra de la columna vertebral en demandantes

las condiciones ambientales.

Características

9K bytes Jumbo Frame

¢ IEEE 802.3az Ethernet eficiente en el uso de la energía (EEE)

Casilla de aluminio IP40

Apoya la instalación de DIN-Rail

Temperatura de funcionamiento de -40°C a 80°C

¢ Compatible con el IEEE802.3af/at

El DIP Switch admite VLAN de una sola tecla, gestión de anillos de una sola tecla, PoE Reset y 250m PoE

Red

Apoyo para conectar el puerto USB-C para una fácil gestión, sin necesidad de acceder al RS232

el puerto de serie en absoluto

¢ Soporte para 8x10/100/1000Base-T + 2x1000Base-X SFP

10/100/1000Mbps RJ45 El puerto admite Full/Half-duplex, negociación automática, MDI/MDIX automático

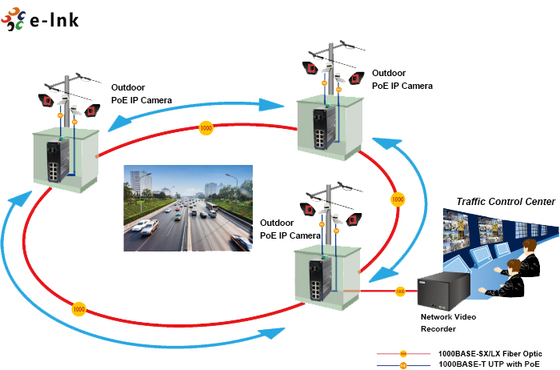

Aplicación

Indices técnicos

Conexión Ethernet
Las normas:	Las condiciones de los sistemas de control de velocidad se determinarán en función de las características de la máquina.
	Las condiciones de los sistemas de control de velocidad se determinarán en función de las características de las unidades de control.
	Las condiciones de los requisitos de seguridad de los sistemas de seguridad de la Unión son las siguientes:
	Las condiciones de los sistemas de control de velocidad se determinarán en función de las condiciones de las instalaciones.
	Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad.
	Las condiciones de calidad IEEE802.3p
	IEEE802.1d Árbol de extensión
Tasa de filtración y reenvío:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
	1,488,000,000pps (10000Mbps)
Memoria de paquete de búfer:	12 M bits
Tipo de tratamiento:	Envío y almacenaje
Ancho de banda del plano de fondo	110 Gbit/s
Duración máxima del paquete:	Cuadro Jumbo de 9K bytes
Tamaño de la tabla de direcciones:	Direcciones MAC 8K

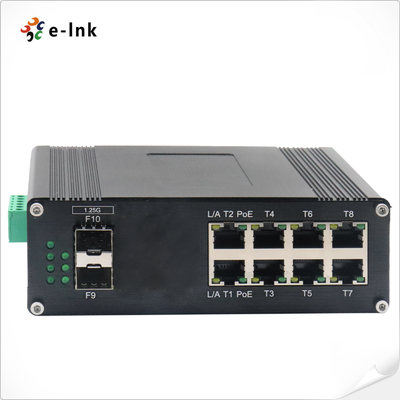

Interfaz
Conector:	8 x RJ45
RS485:	1 x RS485 (opcional)
Puerto óptico:	2 x 1000Base-X SFP
USB-C:	1 x USB-C (para la gestión)
Interfaz serie RS485 (opcional)
Interfaz física	Terminal de tornillo de 3 pines estándar para la industria
Tipo de datos	1Ch RS485 Bi-dirección
Señales RS-485	Datos +, Datos-, GND
Distancia de línea de puerto en serie (cobre)	1000 metros
Tasa de Baud	0 ~ 800 kbps
PoE (poder por Ethernet)
Estándar:	IEEE 802.3at Potencia sobre Ethernet más
	IEEE 802.3af Energía por Ethernet
Puerto:	RJ45
Asignación del pin de alimentación	4/5(+), 7/8(-)
Presupuesto del POE:	Presupuesto de PoE de hasta 240 vatios
Medio ambienteNo
Temperatura de funcionamiento:	-40 °C a 80 °C (-40 °F a 176 °F)
Temperatura de almacenamiento:	-40 °C a 85 °C (-40 °F a 185 °F)
Humedad relativa:	No condensante del 5% al 95%
El número de unidades	> 200 000 horas
Eléctricos y mecánicos
Potencia de entrada:	48 ~ 57VDC, potencia redundante (bloque de terminales de 6 pines)
Consumo de energía:	8W Max. ((PoE en uso < 240W)
Protección:
Sobrecarga de energía de entrada:	Reiniciable automáticamente
Polaridad inversa:	En el presente

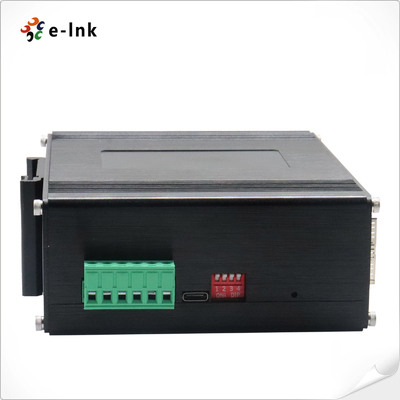

El DIP Interruptor
Función de interruptor DIP de 4 dígitos	El DIP	Función	Configuración
	1 de la sección SW	VLAN	Activado	OFF - Discapacitado
	La primera parte	Gestión de anillos	Activado	OFF - Discapacitado
	SW 3 (que se actualizará)	Red PoE de 250 millones de personas	Activado	OFF - Discapacitado
	SW 4 (que se actualizará)	Reinicio de PoE	Activado	OFF - Discapacitado
Indicadores LED:
- ¿ Qué pasa?	Estado de la energía
Ethernet (por puerto):	Enlace/Actividad
- ¿ Qué?	Estado del PoE
Fibras:	Puerto SFP de Gigabit: F9~F10
Dimensiones (WxDxH):	Cubiertas y cubiertas
Peso:	0.55Kg
Encasillado:	Cuadro de aluminio
Opciones de montaje:	Se aplicará el método siguiente:
Características del software
Protocolos de despido	Apoyo a STP/RSTP/MSTP/ERPSv2, agregación de enlaces
Soporte para transmisión múltiple	Apoyar el IGMP Snooping V1/V2/V3, apoyar GMRP, GVMP,802.1Q
VLAN	Apoya IEEE 802.1Q 4K VLAN, soporte QINQ, doble VLAN,
Gestión del tiempo	SNPT
Cuotas de servicio	Redirección basada en el flujo Limitación de la tasa basada en el flujo Filtración de paquetes basada en el flujo 8*Las colas de salida de cada puerto 802.1p/DSCP con asignación de prioridad La calidad de servicio diferencial, marca de prioridad/nota Algoritmo de programación de colas (SP, WRR, SP+WRR)
LLA	ACL de emisión basado en puerto ACL basado en puertos y VLAN Filtración de paquetes L2 a L4, que coincide con el primer mensaje de 80 bytes. Proporcionar ACL basado en MAC, dirección MAC de destino, fuente IP, IP de destino, tipo de protocolo IP, puerto TCP/UDP, rango de puertos TCP/UDP y VLAN, etc.
Gestión del PoE	Límites de potencia total de la fuente de alimentación PoE Asignación de potencia de salida PoE Configuración de prioridad de salida de PoE Estado de funcionamiento del PoE Programación de la operación de PoE
Mantenimiento de diagnóstico	Apoyo para el espejo de puertos, Syslog, Ping
Función de gestión	Apoyo a las aplicaciones CLI, WEB, SNMPv1/v2/v3, servidor Telnet para gestión, EEE, LLDP, servidor/cliente DHCP (IPv4/IPv6), nube/MQTT
Gestión de las alarmas	Apoyar la salida de alarma de relé de una vía, RMON, TRAP
Seguridad	Protección contra tormentas de transmisión, HTTPS/SSLv3, AAA y RADIUS, SSH2.0 Apoyo a la búsqueda por DHCP, Opción 82.802.1X acceso de seguridad, Apoyar la gestión jerárquica del usuario, la lista de control de acceso ACL, Apoyo a DDOS, filtro / vinculación MAC basado en puertos, agujeros negros MAC, protección de la fuente IP, aislamiento de puertos, límite de velocidad del mensaje ARP
Características avanzadas de la capa 2+	Gestión de IPv4/IPv6 Ruta estática
Las aprobaciones reglamentarias
ISO9001, CE, RoHS y FCC
En el caso de los vehículos de la categoría N1 y N2
La norma EN 61000-3-2: 2006+A1: 2009+A2: 2009 también se aplica a los vehículos de motor.
Se aplicarán las disposiciones siguientes:
En el caso de los vehículos de la categoría N12010
Se aplicará la norma IEC 61000-4-2:2008 (ESD)
Se aplicará la norma ISO/IEC 61000-4-3: 2010 (RS).
Se aplicará la norma IEC 61000-4-4: 2012 (EFT)
Se aplicará la norma IEC 61000-4-5: 2014 (Aumento de la velocidad)
Se aplicará la norma ISO/IEC 61000-4-6: 2013 (CS) en el caso de los vehículos de las categorías M1 y M2.
Se aplicará la norma IEC 61000-4-8: 2009 (PFMF)

Información sobre los pedidos
