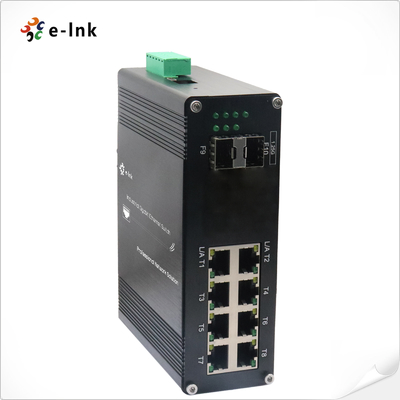

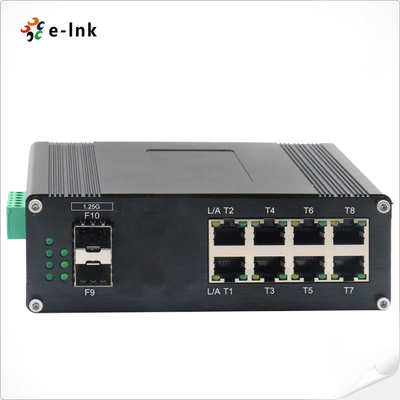

Puertos industriales L2+ 8 TP y 2 puertos de fibra SFP Switcher Ethernet administrado

Switch Ethernet gestionado industrial L2+ de 8 puertos 10/100/1000T + 2-Puerto 1000X SFP

Descripción general

La serie ETH-IMC208M es un switch Ethernet industrial L2+ gestionado diseñado para una red robusta y

alto rendimiento en entornos hostiles. Cuenta con 8 puertos 10/100/1000Base-T(X) de cobre

con negociación automática, modo Full/Half duplex y soporte automático MDI/MDI-X, junto con

2 ranuras SFP 1000Base-X para conectividad de fibra flexible (compatible con modo simple o multimodo,

1/2 núcleo).

Construido para la fiabilidad, este switch reforzado funciona a la perfección en condiciones exigentes, lo que lo hace ideal

para la automatización industrial, la vigilancia (cámaras IP) y las implementaciones de puntos de acceso inalámbricos en

ubicaciones remotas. Con capacidades avanzadas de gestión L2+, garantiza un control eficiente del tráfico,

seguridad y optimización de la red, manteniendo la facilidad de uso.

Características principales:
✔ 8 puertos Gigabit de cobre + 2 puertos de fibra SFP para una conectividad versátil
✔ Negociación automática y MDI/MDI-X para una implementación plug-and-play
✔ Fiabilidad de grado industrial (funcionamiento de -40 °C a +75 °C)
✔ Funciones gestionadas L2+ (VLAN, QoS, seguridad, etc.)
✔ Ideal para cámaras IP, WAP y redes remotas

Una solución rentable y de alto rendimiento para integrar redes de medios mixtos en aplicaciones industriales y

exteriores.

Características

► IEEE 802.3az Ethernet de eficiencia energética (EEE)

► Carcasa de aluminio IP40

► Admite la instalación en carril DIN

      ► Funcionamiento de -40 °C a 80 °C (-40 °F a 176 °F)

► Admite la conexión del puerto USB-C para una fácil gestión, sin necesidad de acceder al puerto serie RS232

en absoluto

► Trama Jumbo de 9K Bytes

► Admite 8x10/100/1000Base-T + 2x1000Base-X SFP

► El puerto RJ45 de 10/100/1000 Mbps admite Full/Half-duplex, negociación automática, Auto MDI/MDIX

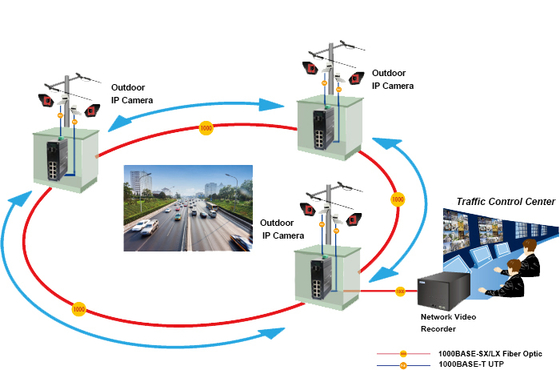

Aplicación

Índices técnicos

Ethernet
Estándares:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
Velocidad de reenvío y filtrado:	14.880pps (10Mbps)
	148.800pps (100Mbps)
	1.488.000pps (1000Mbps)
Memoria de búfer de paquetes:	12M bits
Tipo de procesamiento:	Almacenamiento y reenvío
Ancho de banda del plano posterior	110 Gbps
Longitud máxima del paquete:	Trama Jumbo de 9K Bytes
Tamaño de la tabla de direcciones:	8K direcciones MAC
Interfaz
Conector:	8 x RJ45
RS485:	1 x RS485 (Opcional)
Puerto óptico:	2 x 1000Base-X SFP
USB-C:	1 x USB-C (para gestión)
Interfaz serie RS485 (Opcional)
Interfaz física	Terminal de tornillo de 3 pines estándar industrial
Tipo de datos	1Ch RS485 bidireccional
Señales RS-485	Datos+, Datos-, GND
Distancia de la línea del puerto serie (cobre)	1000 metros
Velocidad en baudios	0 ~ 800 kbps
EntornoTemperatura de funcionamiento:
-40 °C a 80 °C (-40 °F a 176 °F)	Temperatura de almacenamiento:
-40 °C a 85 °C (-40 °F a 185 °F)	Humedad relativa:
5% a 95% sin condensación	MTBF
> 200.000 horas	Eléctrico y mecánico
Potencia de entrada:
12~48VDC, alimentación redundante (bloque de terminales de 6 pines)	Consumo de energía:
8W máx.	Protección:
Sobrecarga de entrada de energía:
Restablecimiento automático	Polaridad inversa:
Presente	DI

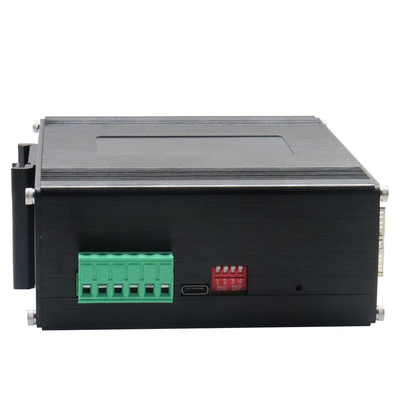

Interruptor PFunción del interruptor DIP de 4 dígitos
DIP	Función	Configuraciones	SW 1
	VLAN	Soporte IEEE 802.1Q 4K VLAN, soporte QINQ, VLAN doble,	OFF - Deshabilitado	SW 3
	Gestión de anillo	ON - Habilitado	OFF - Deshabilitado	SW 3
	Reservado	ON - Reservado	OFF - Reservado	Indicadores LED:
	Reservado	ON - Reservado	OFF - Reservado	Indicadores LED:
PWR:
Estado de la alimentación	Ethernet (por puerto):
Enlace/Actividad	Fibra:
Puerto SFP Gigabit: F9~F10	Dimensiones (AnxPrxAl):
149 x 114 x 50 mm	Peso:
0,55 kg	Carcasa:
Carcasa de aluminio	Opciones de montaje:
Montaje en carril DIN	Características del software
Protocolos de redundancia
Soporte STP/RSTP/MSTP/ERPSv2, agregación de enlaces	Soporte de multidifusión
Soporte IGMP Snooping V1/V2/V3, soporte GMRP, GVMP, 802.1Q	VLAN
Soporte IEEE 802.1Q 4K VLAN, soporte QINQ, VLAN doble,	Gestión del tiempo
SNTP	QOS
Redirección basada en flujo	Limitación de velocidad basada en flujo Filtrado de paquetes basado en flujo 8*Colas de salida de cada puerto 802.1p/asignación de prioridad DSCP Diff-Serv QoS, Marca/Comentario de prioridad Algoritmo de programación de colas (SP, WRR, SP+WRR) ACL
ACL de emisión basada en puerto	ACL basado en puerto y VLAN Filtrado de paquetes L2 a L4, coincidencia de los primeros 80 bytes del mensaje. Proporcionar ACL basado en MAC, dirección MAC de destino, IP de origen, IP de destino, tipo de protocolo IP, puerto TCP/UDP, rango de puertos TCP/UDP y VLAN, etc. Mantenimiento de diagnóstico
Soporte de duplicación de puertos, Syslog, Ping	Función de gestión
Soporte CLI, WEB, SNMPv1/v2/v3, servidor Telnet para gestión, EEE, LLDP, servidor/cliente DHCP (IPv4/IPv6), Cloud/MQTT	Gestión de alarmas
Soporte de salida de alarma de relé de 1 vía, RMON, TRAP	Seguridad
Protección contra tormentas de difusión, HTTPS/SSLv3, AAA y RADIUS, SSH2.0	Soporte DHCP Snooping, Opción 82, acceso de seguridad 802.1X, Soporte de gestión jerárquica de usuarios, lista de control de acceso ACL, Soporte DDOS, filtrado/vinculación MAC basado en puerto, agujeros negros MAC, protección de origen IP, aislamiento de puertos, límite de velocidad de mensajes ARP Funciones avanzadas de capa 2+
Gestión IPv4/IPv6	Ruta estática Aprobaciones reglamentarias
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Clase A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Sobretensión)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Información para pedidos

Modelo
