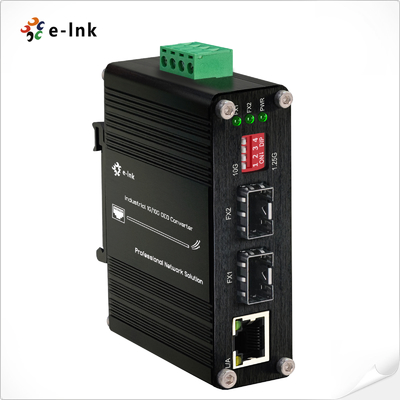

Convertidor OEO SFP+ a SFP+ 1G/10G industrial (Repetidor 3R) con función de convertidor de medios Ethernet 1G
Descripción general
La serie ETH-IMC2402-OEO representa un convertidor OEO (Óptico-Eléctrico-Óptico) de 10G de grado industrial de alto rendimiento
diseñado para una infraestructura de red de misión crítica.
Estos dispositivos robustos cumplen funciones duales como convertidores de medios de fibra y repetidores de fibra de larga distancia,
admitiendo la transmisión de 10 Gbps en condiciones de temperatura extrema
(-40°C a +80°C).
Diseñada para aplicaciones de red troncal, incluidos entornos SAN, LAN y MAN,
la serie ofrece soporte de protocolo versátil para SDH/SONET STM-64/OC-192, 10G Fiber
Channel y 10G Ethernet. Sus capacidades avanzadas incluyen la conversión de longitud de onda óptica
(1310nm/1550nm/CWDM/DWDM) con funcionalidad de Loop-back, lo que la hace ideal para exigentes
instalaciones en laboratorios de I+D, centros de datos e instalaciones de telecomunicaciones.
La arquitectura flexible del convertidor también permite la conversión de medios de fibra a cobre de 1 Gbps con
distancias de transmisión de hasta 120 km, proporcionando soluciones de conectividad integrales. Ya sea
implementado como un repetidor de fibra independiente del protocolo o un convertidor de medios, el ETH-IMC2402-OEO
La serie garantiza un rendimiento fiable en entornos industriales hostiles donde los estándares
los equipos fallarían.
Características clave destacadas:
1. Funcionalidad dual como convertidor de medios y repetidor de larga distancia
2. Fiabilidad de grado industrial para entornos extremos
3. Soporte de protocolo 10G completo
4. Capacidades avanzadas de conversión de longitud de onda
5. Rango de transmisión extendido de 120 km
6. Enfoque en aplicaciones de misión crítica
7. Clara diferenciación de las soluciones de grado comercial
Características
► El interruptor DIP admite el cambio de velocidad de datos de fibra de 1,25G/10G
► Puede ser un convertidor de medios Ethernet 1G si se utiliza Ethernet
► Carcasa de aluminio IP40
► Admite la instalación en riel DIN/montaje en pared
► Temperatura de funcionamiento de -40°C a 80°C (-40°F a 176°F)
► Admite conexión en caliente, pantalla LED de estado completo, fácil instalación
► Admite la longitud de onda DWDM/CWDM prescrita por ITUT y también puede mostrar su función DDM
► Admite Loop-back y Jumbo Frame
► Transporte transparente y muy bajo retardo
► Función 3R (Regeneración, Reconfiguración, Re-temporización)
Aplicación

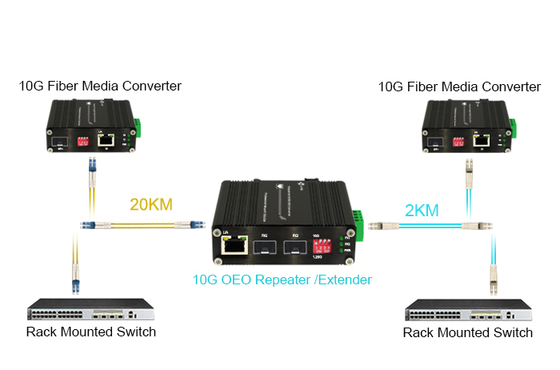

Aplicación I: Convertidor OEO 1G/10G (Repetidor 3R)
Aplicación II: función de equipo Ethernet de fibra a cobre de 1 Gbps como medio de fibra a cobre
convertidor
Índices técnicos
| Datos de rendimiento |
Índices técnicos |
| Función del equipo |
Repetidor 3R |
| Velocidad de transmisión |
10G: 8,5 Gb/s-11,7 Gb/s |
| Protocolos |
8.5G Fiber Channel
SONET OC-192, SDH STM-64 (9,95 Gbps)
10G WAN (10 Gbps)
10G LAN (10,31 Gbps)
OTN OTU-2 (G.709) (10,70 Gbps)
10G LAN con codificación FEC 255/237 (11,09 Gbps)
10G Fiber Channel (11,32 Gbps)
10G POS
|
| Tipo de interfaz |
SFP+ a SFP+ |
| Distancia de transmisión |
Módulo SFP+: hasta 80 km |
|
Paquete máximo
Tasa de reenvío
|
14.880.950/S |
| Temperatura de funcionamiento |
-40°C a 80°C (-40°F a 176°F) |
| Temperatura de almacenamiento |
-40°C a 85°C (-40°F a 185°F) |
| Humedad relativa |
5% a 95% sin condensación |
| MTBF |
> 200.000 horas |
| Especificaciones del convertidor de medios thernet |
| Estándares |
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3z, 1000BASE-SX/LX
IEEE 802.3x Control de flujo dúplex completo
|
| Modo de trabajo |
10/100/1000BASE-T a 1000BASE-SX/LX |
| Tipo de puerto |
SFP a RJ45 |
| Cables de red |
Par trenzado
10BASE-T: 2 pares UTP Cat. 3,4,5, hasta 100 m
100BASE-TX: 2 pares UTP Cat. 5, hasta 100 m
1000BASE-T: 4 pares STP Cat 5 hasta 100 m
Cable de fibra óptica
1000BASE-SX:
Cable de fibra multimodo de 50/125μm o 62,5/125μm, hasta 220/550 m/2 km.
1000BASE-LX:
Cable monomodo de 9/125μm, que proporciona larga distancia para 10/20/40/80/120 km (varía según el módulo SFP)
|
| Eléctrico y mecánico |
| Potencia de entrada |

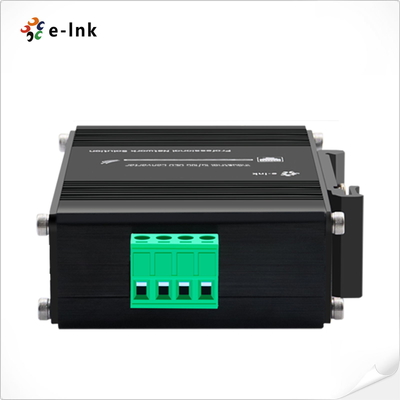

12~48VCC, alimentación redundante (bloque de terminales de 6 pines) |
| Consumo de energía |
8W máx. |
| Protección |
| Sobrecarga de entrada de energía |
Restablecimiento automático |
| Polaridad inversa |
Presente |
| DIInterruptor P |
| Función del interruptor DIP de 4 dígitos |
DIP |
Función |
Configuraciones |
| SW 1 |
1,25G/10G |
ENCENDIDO - 1,25~8,5G |
APAGADO - 10,3G o 14,025G |
| SW 2 |
Reservado |
ENCENDIDO - Reservado |
APAGADO - Reservado |
| SW 3 |
Reservado |
ENCENDIDO - Reservado |
APAGADO - Reservado |
| SW 4 |
Reservado |
ENCENDIDO - Reservado |
APAGADO - Reservado |

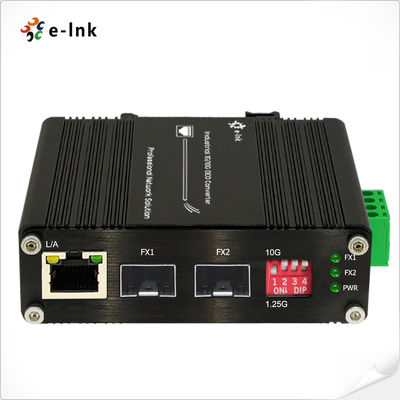

| Indicadores LED: |
| PWR |
Estado de la energía |
| FX1 |
Puerto SFP-1 |
| FX2 |
Puerto SFP-2 |
| L/A |
TP ENLACE/ACT |
| Dimensiones (AnxPrxAl) |
95 x 70 x 30 mm |
| Peso |
0,25 kg |
| Carcasa |
Carcasa de aluminio |
| Opciones de montaje: |
Montaje en riel DIN |
| Aprobaciones reglamentarias |
| ISO9001, CE, RoHS, FCC |
| EN55022:2010+AC: 2011, Clase A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Sobretensión) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
Información para pedidos
| Modelo |
Descripción |
| ETH-IMC2402-OEO |
Convertidor OEO SFP+ a SFP+ 1G/10G industrial (Repetidor 3R) con función de convertidor de medios Ethernet 1G |
| Opciones SFP |
► Opción SFP. Seleccione su SFP en nuestra página de opciones SFP |
| ► El módulo SFP debe comprarse por separado. |
| Opciones de montaje |
► Soporte de riel DIN predeterminado instalado |
| Opciones de energía |
► Fuente de alimentación de riel DIN. Cable abierto para bloque de terminales.
|
| ► La fuente de alimentación debe comprarse por separado. |
