Mini Convertidor de Medios Industrial de 1 Puerto 100/1000X SFP a 1 Puerto 10/100/1000T 90W PoE++
Descripción general

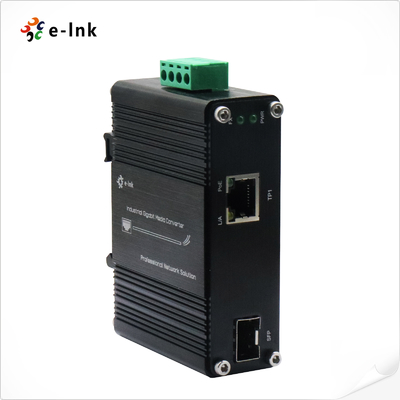

El LNK-IMC3012P90-SFP es un convertidor de medios de grado industrial para riel DIN diseñado para aplicaciones de red críticas.
Con capacidad PoE++ (IEEE 802.3bt) de alta potencia de 90W, este dispositivo reforzado
proporciona conectividad de cobre 10/100/1000Base-T y opciones de fibra SFP 100/1000Base-X flexibles,
admitiendo varios módulos SFP de modo único/multimodo (de núcleo único o doble) para una máxima implementación
versatilidad.
Diseñado para entornos extremos, el convertidor ofrece un rendimiento fiable en un rango de
temperatura ampliado (-40°C a +75°C) y cumple con las normas EMC EN55022 para compatibilidad electromagnética industrial.
Su puerto Ethernet de modo dual (semidúplex/dúplex completo) garantiza una integración perfecta con diversos
equipos de red.
Las características clave incluyen:
- **Suministro de energía PoE++ de 90W** para dispositivos de alta demanda
- **Ranura SFP intercambiable en caliente** para conectividad de fibra flexible
- **Diseño robusto para riel DIN** para instalaciones industriales
- **Amplio rango de temperatura de funcionamiento** para entornos hostiles
Ideal para la automatización industrial, el transporte inteligente y las aplicaciones de servicios públicos de energía, el
LNK-IMC3012P90-SFP combina la conversión de medios robusta con la entrega de PoE de alta potencia en una única
solución reforzada.
Características
► Admite IEEE802.3af/at PoE+(30W) o IEEE802.3bt PoE++ (90W)
► Cumple con IEEE 802.3az Energy Efficient Ethernet (EEE)
► Admite dúplex completo/semidúplex, negociación automática

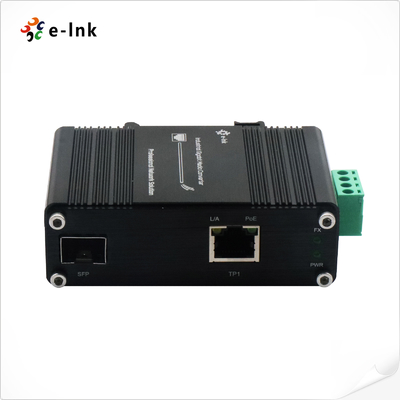

► 1 puerto RJ45 10/100/1000BASE-T con función de cruce automático MDI / MDI-X
► 1 Puerto SFP, modo dual 100Base-FX o 1000Base-X(detección automática)
► Entrada de alimentación de bloque de terminales de 48~57VDC

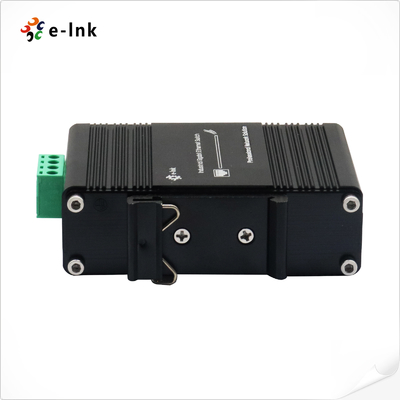

► Admite instalación en riel DIN y montaje en pared
► Endurecido ambientalmente -40°C a 75°C (-40°F a 167°F) temperatura de funcionamiento

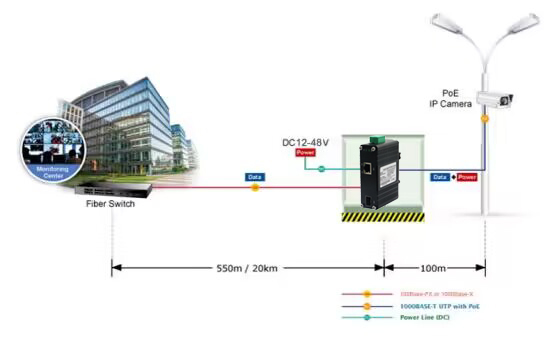

Aplicación
Índices técnicos
| Ethernet |
| Estándares: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3az Energy Efficient Ethernet (EEE) |
| IEEE802.3af Power over Ethernet |
| IEEE802.3at Power over Ethernet |
| IEEE802.3bt Power over Ethernet |
| Tipo de procesamiento: |
Almacenamiento y reenvío |
| Tasa de filtrado de reenvío: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Memoria de búfer de paquetes: |
1 Mbit |
| Longitud máxima del paquete: |
9K Bytes |
| Tamaño de la tabla de direcciones |
2048K direcciones MAC |
| Interfaz |
| Conector: |
1x RJ45 |
| Puerto óptico: |
1 x SFP 1000Base-X o 100Base-FX (detección automática) |
| Eléctrico y mecánico |
| Entrada de alimentación: |
48~57VDC, bloque de terminales de 4 pines |
| Consumo de energía: |
95W máx. |
| Indicadores LED: |
| PWR: |
Estado de la alimentación |
| PoE: |
Estado del enchufe PD |
| RJ45: |
ENLACE/Actividad |
| SFP: |
ENLACE |
| Dimensiones (AnxPxAl): |
95 x 70 x 30 mm |
| Peso: |
0.25Kg |
| Carcasa: |
Carcasa de aluminio |
| Opciones de montaje: |
Riel DIN / Montaje en pared |
| Ambiental |
| Temperatura de funcionamiento: |
-40°C a 75°C (-40°F a 167°F) |
| Temperatura de almacenamiento: |
-40°C a 85°C (-40°F a 185°F) |
| Humedad relativa: |
5% a 95% sin condensación |
| MTBF |
> 200,000 horas |
| Aprobaciones regulatorias |
| ISO9001, CE, FCC, RoHS |
|
EMI:
EN55022:2010+AC: 2011, Clase A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Sobretensión)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Información para pedidos
| Modelo |
Descripción |
| LNK-IMC3012P90-SFP |
Convertidor de medios Ethernet SFP 10/100/1000BASE-TX a 100/1000BASE-X endurecido con 90W PoE++ |
| Opciones SFP |
► Opción SFP. Seleccione su SFP en nuestra página de opciones SFP (SFP industrial). |
| ► El módulo SFP debe comprarse por separado. |
| Opciones de montaje |
► Soporte de riel DIN predeterminado instalado; el soporte de montaje en pared está incluido. |
| Opciones de alimentación |
► Fuente de alimentación de 120W/2.5A 48VDC. Cable abierto para bloque de terminales |
| ► La fuente de alimentación debe comprarse por separado. |
