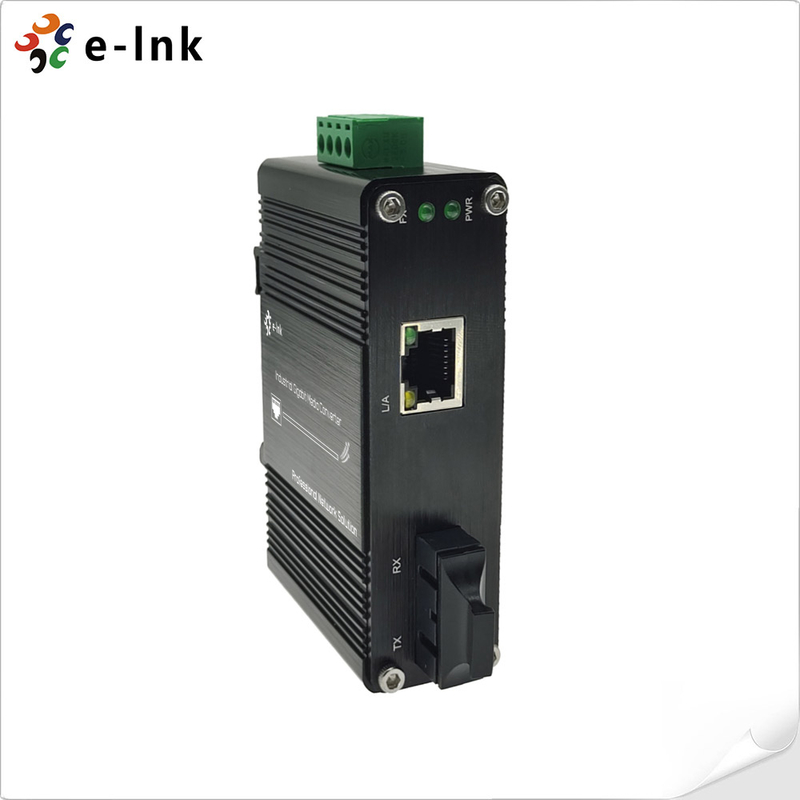

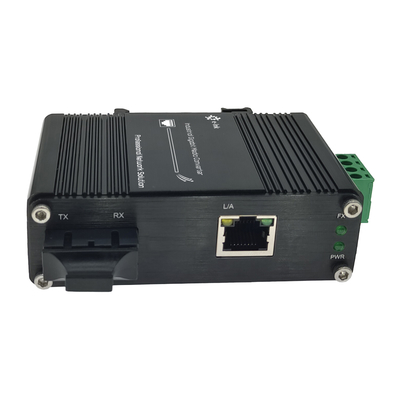

Mini Industrial 10/100/1000Base-T a 1000Base-X Media Convertidor
Descripción general
La serie LNK-IMC3012 es un convertidor de medios de grado industrial que permite una red sin problemas
conversión entre Ethernet de cobre 10/100/1000BASE-T y fibra 1000BASE-X. Diseñado para entornos hostiles,
funciona de manera confiable en un rango de temperatura extendido (-40°C a 75°C) y presenta
una carcasa de aluminio resistente para una durabilidad superior. El puerto Ethernet admite modos dúplex medio y completo,
lo que garantiza opciones de conectividad flexibles.
Una ventaja clave de la serie LNK-IMC3012 es su puerto de fibra de doble velocidad, que admite velocidades de 100 Mbps y
1000 Mbps para una amplia compatibilidad con varios dispositivos de fibra. Su construcción robusta garantiza
un rendimiento estable en aplicaciones industriales exigentes. Para una fácil implementación, el convertidor admite DIN
montaje en riel o instalación en cajas de distribución, lo que lo convierte en una solución ideal para redes industriales,
automatización y proyectos de infraestructura que requieren una conversión de medios confiable.
Características
► IEEE 802.3az Ethernet de eficiencia energética (EEE)
► Amplios indicadores LED para diagnósticos de red
► 1 puerto RJ45 10/100/1000BASE-T con función MDI / MDI-X automática
► 1 puerto SC, 1000Base-X
► Admite dúplex completo/medio, negociación automática
► Entrada de alimentación de bloque de terminales de 12~48VCC
► Admite instalación en riel DIN y montaje en pared
► Endurecido ambientalmente -40°C a 75°C (-40°F a 167°F) temperatura de funcionamiento

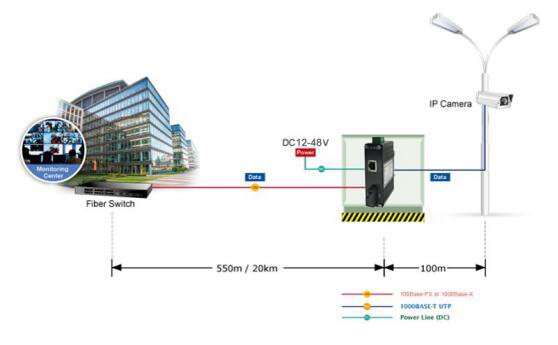

Aplicación
Índices técnicos
| Ethernet |
| Estándares: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3az Ethernet de eficiencia energética (EEE) |
| Tipo de procesamiento: |
Almacenamiento y reenvío |
| Tasa de filtro de reenvío: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Memoria de búfer de paquetes: |
1 Mbit |
| Longitud máxima del paquete: |
9K Bytes |
| Tamaño de la tabla de direcciones |
2K direcciones MAC |
| Interfaz |
| Conector: |
1x RJ45 |
| Puerto óptico: |
1 x SC 1000Base-X |
| Eléctrico y mecánico |
| Potencia de entrada: |
12~48VCC, bloque de terminales de 4 pines |
| Consumo de energía: |
3W máx. |
| Indicadores LED: |
| PWR: |
Estado de la energía |
| L/A: |
Estado del ENLACE de datos |
| SPD: |
Estado de Ethernet |
| 100M/1000M: |
Estado del ENLACE de fibra |
| Dimensiones (AnxPrxAl): |
95 x 70 x 30 mm |
| Peso: |
0.25Kg |
| Carcasa: |
Carcasa de aluminio |
| Opciones de montaje: |
Riel DIN / Montaje en pared |
| Ambiental |
| Temperatura de funcionamiento: |
-40°C a 75°C (-40°F a 167°F) |
| Temperatura de almacenamiento: |
-40°C a 85°C (-40°F a 185°F) |
| Humedad relativa: |
5% a 95% sin condensación |
| MTBF |
> 200,000 horas |
| Aprobaciones regulatorias |
| ISO9001, CE, FCC, RoHS |
|
EMI:
EN55022:2010+AC: 2011, Clase A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Sobretensión)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Información para pedidos
| Modelo |
Descripción |
| LNK-IMC3012 |
Mini convertidor de medios industrial, 10/100/1000Base-T a 1000Base-SX, multimodo, 550 m, 850 nm, SC |
| LNK-IMC3012-20 |
Mini convertidor de medios industrial, 10/100/1000Base-T a 1000Base-LX, monomodo, 20 km, 1310 nm, SC |
| LNK-IMC3012-S20 |
Mini convertidor de medios industrial, 10/100/1000Base-T a 1000Base-BX, monomodo, fibra única, 20 km, 1310/1550 nm, SC |
| Opciones de montaje |
► Soporte de riel DIN predeterminado instalado; El soporte de montaje en pared está incluido. |
| Opciones de energía |
► Fuente de alimentación de 24 W/1 A 24 VCC. Cable abierto para bloque de terminales |
| ► La fuente de alimentación debe comprarse por separado. |
