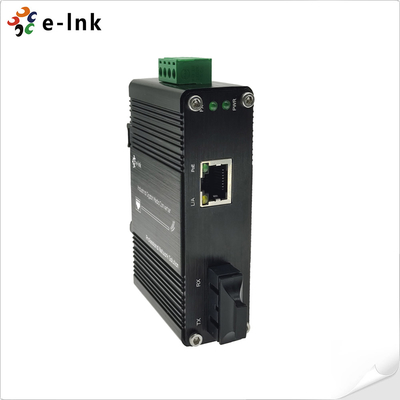

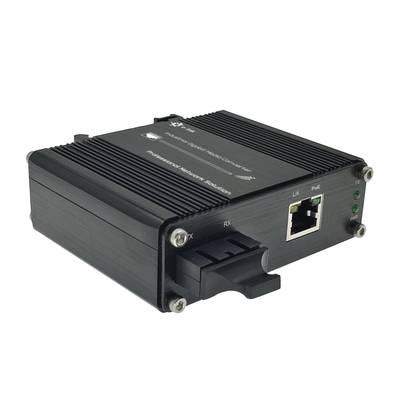

Mini Industrial 1000BASE-X a 10/100/1000BASE-T Conversor de medios PoE+ de 60 W
Resumen general
La serie LNK-IMC3011P60 es un convertidor de medios de grado industrial
10/100/1000BASE-T Ethernet de cobre y 1000BASE-X redes de fibra óptica.
Puerto PoE de alta potencia (Equipo de suministro de energía) compatible con IEEE 802.3at (PoE +), es eficiente
suministra energía y datos a dispositivos conectados, como cámaras IP, puntos de acceso inalámbricos, y
Equipo de IoT industrial.
Diseñado para entornos duros, este convertidor robusto funciona de forma fiable a través de un
un rango de temperatura de -40°C a 75°C y cuenta con una carcasa de aluminio robusta para una durabilidad superior y
Su diseño compacto, DIN-rail o de montaje en la pared garantiza un despliegue flexible en el control
los gabinetes, las cajas de distribución u otros entornos industriales.
El LNK-IMC3011P60 es compatible con los modos semi-duplex y full-duplex y garantiza una velocidad estable y alta.
La transmisión de datos en aplicaciones exigentes, lo que la convierte en una solución ideal para la automatización de fábricas,
El transporte y las infraestructuras al aire libre.
Características

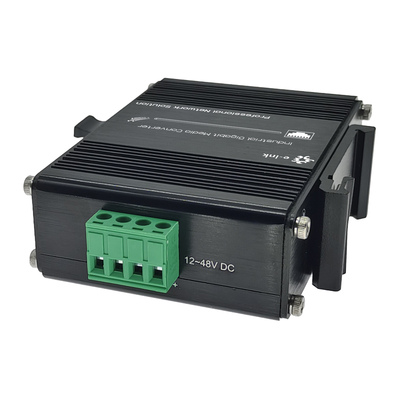

Entrada de potencia del bloque terminal de 12~48VDC
Temperatura de funcionamiento de -40°C a 75°C ((-40°F a 167°F) resistente al medio ambiente
1-puerto 10/100/1000BASE-T RJ45 con función automática MDI / MDI-X
1-puerto 1000Base-X SC
Apoya el Full/Half-duplex, la negociación automática
IEEE 802.3az Ethernet eficiente desde el punto de vista energético

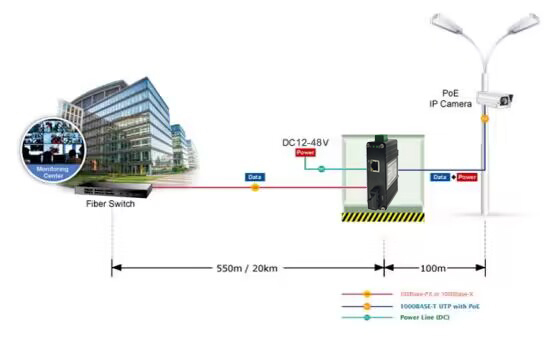

Aplicación
Indices técnicos
| Conexión Ethernet |
| Las normas: |
Las condiciones de los requisitos de seguridad de las instalaciones deben ser las siguientes: |
| Las condiciones de los requisitos de seguridad de los equipos de ensayo se especifican en el anexo I. |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3az Ethernet eficiente desde el punto de vista energético |
| IEEE802.3af Potencia por Ethernet |
| IEEE802.3at Potencia por Ethernet |
| Tipo de tratamiento: |
Envío y almacenaje |
| Tasa de filtro hacia adelante: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Memoria de paquete de búfer: |
1 Mbit |
| Duración máxima del paquete: |
9K bytes |
| Tamaño de la tabla de direcciones |
2048K Direcciones MAC |
| Interfaz |
| Conector: |
1x RJ45 |
| Puerto óptico: |
1 x 1000Base-X SC |
| Eléctricos y mecánicos |
| Potencia de entrada: |
12 ~ 48VDC, bloque de terminales de 4 pines |
| Potencia de salida |
48 VDC |
| Consumo de energía: |
65W máximo. |
| Indicadores LED: |
| - ¿ Qué pasa? |
Estado de la energía |
| - ¿Qué quieres decir? |
Estado del enlace de datos |
| - ¿ Qué? |
Estado del PoE |
| 100M/1000M: |
Estado de la conexión de fibra |
| Dimensiones (WxDxH): |
de una anchura superior a 30 mm |
| Peso: |
0.25Kg |
| Encasillado: |
Cuadro de aluminio |
| Opciones de montaje: |
DIN-Rail / montado en la pared |
| Medio ambiente |
| Temperatura de funcionamiento: |
-40 °C a 75 °C (-40 °F a 167 °F) |
| Temperatura de almacenamiento: |
-40 °C a 85 °C (-40 °F a 185 °F) |
| Humedad relativa: |
No condensante del 5% al 95% |
| El número de unidades |
> 200 000 horas |
| Las aprobaciones reglamentarias |
| Se trata de una serie de normas de calidad que se aplican a los productos. |
|
Impuestos de la Unión Europea
En el caso de los vehículos de la categoría N1 y N2
La norma EN 61000-3-2: 2006+A1: 2009+A2: 2009 también se aplica a los vehículos de motor.
Se aplicarán las disposiciones siguientes:
Se aplicarán las disposiciones siguientes:
|
|
El SME:
Se aplicará la norma IEC 61000-4-2:2008 (ESD)
Se aplicará la norma ISO/IEC 61000-4-3: 2010 (RS).
Se aplicará la norma IEC 61000-4-4: 2012 (EFT)
Se aplicará la norma IEC 61000-4-5: 2014 (Aumento de la velocidad)
Se aplicará la norma ISO/IEC 61000-4-6: 2013 (CS) en el caso de los vehículos de las categorías M1 y M2.
Se aplicará la norma IEC 61000-4-8: 2009 (PFMF)
|
Información sobre los pedidos
| Modelo |
Descripción |
| Los datos de las pruebas de seguridad de los equipos de seguridad de los equipos de seguridad de los equipos de seguridad de los equipos de seguridad. |
Mini Industrial 60W PoE++ Convertidor de medios, 1-puerto 1000BASE SC+ 1-puerto 10/100/1000BASE-T 802.3at PoE, puerto de fibra SC, multimodo, 850nm, 550m |
| Los datos de las pruebas de seguridad de los equipos de seguridad de los equipos de seguridad de los equipos de seguridad de los equipos de seguridad. |
Mini Industrial 60W PoE++ Convertidor de medios, 1-puerto 1000BASE SC + 1-puerto 10/100/1000BASE-T 802.3at PoE, puerto de fibra SC, modo único, 1310nm, 20km |
| El objetivo de las medidas de seguridad es garantizar la seguridad de los vehículos. |
Mini Industrial PoE++ Convertidor de medios, 1-puerto 1000BASE SC + 1-puerto 10/100/1000BASE-T 802.3at PoE, puerto de fibra SC, modo único de fibra única, 1310/1550nm, 20km |
| Opciones de montaje |
► Default DIN-Rail Bracket installed; Wall Mount Bracket is included. |
| Opciones de energía |
- 75W/1.6A 48VDC fuente de alimentación. |
| El suministro eléctrico debe comprarse por separado. |
