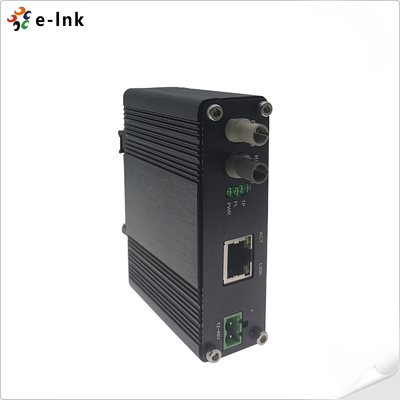

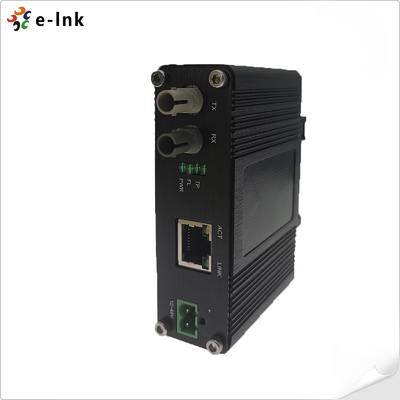

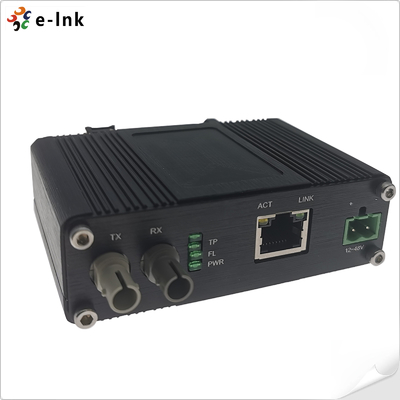

Mini Industrial 10BASE-T a 10BASE-FL Convertidor de medios Ethernet
Resumen general
La serie LNK-IMC10FST es un convertidor de medios robusto y de grado industrial que conecta perfectamente
10Base-T Ethernet a las redes de fibra óptica 10Base-FL, que admiten tanto un solo modo como multimodo
fibra con distancias de transmisión de hasta 20.000 metros.
Características clave:
✔ Durabilidad industrial ️ Funciona a temperaturas extremas (-40°C a 75°C) con un aluminio resistente
viviendas para ambientes hostiles.
✔ Puerto de UTP de detección automática
adaptación al MDI/MDI-X (trabajo con cables rectos o cruzados).
✔Flexible conectividad Soporta modos semi-duplex y full-duplex para una integración fluida con los interruptores,
NICs, y dispositivos Ethernet heredados.
✔ Fácil de instalar ️ montaje en rieles DIN o en cajas de distribución para una rápida instalación en redes industriales.
¿Por qué elegir este convertidor?
- Extender Ethernet de 10 Mbps a largas distancias con fiabilidad de fibra.
- No hay configuración manual de operación de "plug and play".
- Construido para plantas de fábrica, instalaciones al aire libre y aplicaciones industriales exigentes.
Actualice su red con el convertidor de medios de fibra endurecido de E-Link diseñado para rendimiento, durabilidad,
y conectividad sin problemas.
Características
Interoperable con otros convertidores de medios 10Base, NIC 10Base, 10Base-T, hubs o switches
¢ Cumple con las normas 802.3 10Base-T y 10Base-FL
¢ Apoyo a la calidad del servicio (QoS), garantizando la transmisión de paquetes VoIP
Apoya el control de flujo 802.3x
-40 °C a 80 °C (-40 °F a 176 °F) de temperatura de funcionamiento.
Apoya la instalación de montaje en pared y DIN-Rail
Aplicación
Indices técnicos
|
Conexión Ethernet
|
| Las normas: |
El IEEE 802.3 |
| 10 Base-T |
| 10 Base-FL |
| IEEE 802.3az Ethernet eficiente desde el punto de vista energético |
| IEEE802.3x Completo dúplex y control de flujo |
| Medios de conversión: |
Modo de almacenamiento y reenvío o modo de corte |
| Tasa de filtro hacia adelante: |
14,880pps (10Mbps) |
| longitud de onda: |
850 nm |
| Espacio de amortiguador: |
Construido en 128Kb de RAM para el búfer de datos |
| Control de flujo: |
Completo dúplex: control de flujo;
Medio dúplex: contrapresión
|
| Duración del cable: |
50/125um o 62.5/125um Cable de fibra óptica dúplex multimodo para 10Base-FL
100 metros como máximo para la UTP
2000 metros como máximo para la fibra óptica multimodo
|
| Tipo de transmisión: |
Banda de base |
| Interruptor de conexión: |
Interruptor 10Base-T de 2 posiciones en el lado RJ-45 (hub o W/S) |
| Interfaz |
| Conector: |
1x RJ45 10Base-T |
| Puerto óptico: |
c |
| Eléctricos y mecánicos |
| Potencia de entrada: |
12~48VDC, bloque de terminales de 2 pines |
| Consumo de energía: |
5W máximo. |
| Indicadores LED: |
| - ¿ Qué pasa? |
Estado de la energía |
| - ¿ Qué pasa? |
Estado del enlace de datos |
| TP: ¿ Qué es esto? |
Estado de Ethernet |
| En el caso de las empresas: |
Estado de la conexión de fibra |
| Dimensiones (WxDxH): |
de una anchura superior a 30 mm |
| Peso: |
0.25Kg |
| Encasillado: |
Cuadro de aluminio |
| Opciones de montaje: |
DIN-Rail / montado en la pared |
| Medio ambiente |
| Temperatura de funcionamiento: |
-40 °C a 75 °C (-40 °F a 167 °F) |
| Temperatura de almacenamiento: |
-40 °C a 85 °C (-40 °F a 185 °F) |
| Humedad relativa: |
No condensante del 5% al 95% |
| El número de unidades |
> 200 000 horas |
| Las aprobaciones reglamentarias |
| Se trata de una serie de normas de calidad que se aplican a los productos. |
|
Impuestos de la Unión Europea
En el caso de los vehículos de la categoría N1 y N2
La norma EN 61000-3-2: 2006+A1: 2009+A2: 2009 también se aplica a los vehículos de motor.
Se aplicarán las disposiciones siguientes:
Se aplicarán las disposiciones siguientes:
|
|
El SME:
Se aplicará la norma IEC 61000-4-2:2008 (ESD)
Se aplicará la norma ISO/IEC 61000-4-3: 2010 (RS).
Se aplicará la norma IEC 61000-4-4: 2012 (EFT)
Se aplicará la norma IEC 61000-4-5: 2014 (Aumento de la velocidad)
Se aplicará la norma ISO/IEC 61000-4-6: 2013 (CS) en el caso de los vehículos de las categorías M1 y M2.
Se aplicará la norma IEC 61000-4-8: 2009 (PFMF)
|
Información sobre los pedidos
| Modelo |
Descripción |
| Los datos de las pruebas de seguridad deberán estar disponibles en el sitio web de la autoridad competente. |
Mini Industrial 10BASE-T a 10BASE-FL Ethernet Convertidor de medios, multimodo, 2km, 850nm, ST |
| Opciones de montaje |
► Default DIN-Rail Bracket installed; Wall Mount Bracket is included. |
| Opciones de energía |
- 24W/1A - 24VDC - cable abierto para el bloque terminal |
| El suministro eléctrico debe comprarse por separado. |
