Micro Industrial 10G Convertidor de medios Ethernet de velocidad de cable sin bloqueo para cobre

► El módulo SFP+ debe comprarse por separado.

Descripción general
El LNK-IMC10G-SFP+ es un convertidor de medios Ethernet 10G de grado industrial ultra compacto, diseñado
para entornos hostiles. Combinando un puerto RJ45 multi-tasa (10G/5G/2.5G/1G/100M) con una ranura SFP+ 10GBASE-X
ofrece un rendimiento sin bloqueo y a velocidad de cable para una conversión fluida de cobre a fibra.
Alojado en una carcasa robusta con clasificación IP40 con entrada de alimentación redundante, este convertidor funciona de manera confiable en
temperaturas extremas (-40°C a 80°C). Su factor de forma pequeño y su diseño robusto lo hacen ideal para aplicaciones industriales
que requieren conectividad 10G de alta velocidad en condiciones exigentes.
Mejoras clave:
- Más conciso y escaneable – Más fácil de leer manteniendo las especificaciones críticas.
- Mayor énfasis en la compacidad (una característica destacada).
- Desglose técnico más claro (RJ45 multi-tasa, compatibilidad SFP+).
- Formato consistente para temperaturas y estándares.
Características
Cumple con el estándar Ethernet IEEE 802.3u/802.3ab/802.3bz/802.3ae
Cumple con IEEE 802.3az Energy Efficient Ethernet (EEE)
Admite negociación automática 100Mbps, 1Gbps semidúplex/dúplex completo y modo dúplex completo 2.5/5/10Gbps
Entrada de alimentación de bloque de terminales de 12~48VDC
Endurecido ambientalmente -40°C a 75°C(-40°F a 167°F) temperatura de funcionamiento
Admite instalación en riel DIN y montaje en pared

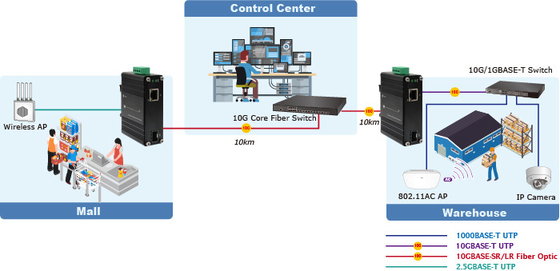

Aplicación




















Índices técnicos


Ethernet
Estándares:	IEEE 802.3u 100BASE-TX
	IEEE 802.3ab 1000BASE-T
	IEEE 802.3bz 2.5G/5GBASE-T
	IEEE 802.3an 10GBASE-T
	IEEE 802.3ae Ethernet de 10 Gbps
	Control de flujo dúplex completo IEEE 802.3x
	IEEE 802.3az Energy Efficient Ethernet (EEE)
Velocidad de reenvío y filtrado:	100Mbps
	1000Mbps
	2.5Gbps
	5Gbps
	10Gbps
Cables de red:	10G/5G/2.5G/1G/100M BASE-T: 　10G – Cat 6A/7 　5G – Cat 6/6A/7 　1G/2.5G – Cat 5e/6/6A/7 100M – Cat 5/5e/6/6A/7 　Cable UTP Cat 5/5e/6/6A/7 (100 metros, máx.) 　STP de 100 ohmios EIA/TIA-568 (100 metros, máx.) 10GBASE-LR/SR/BX: 　Cable de fibra óptica multimodo de 50/125μm o 62.5/125μm, hasta 300 m 　Cable de fibra óptica monomodo de 9/125μm, hasta 80 km
Tipo de procesamiento:	Almacenamiento y reenvío
Matriz:	20Gbps
Trama Jumbo:	16K
Tabla de direcciones:	9K entradas, aprendizaje y envejecimiento automático de la dirección de origen
Interfaz

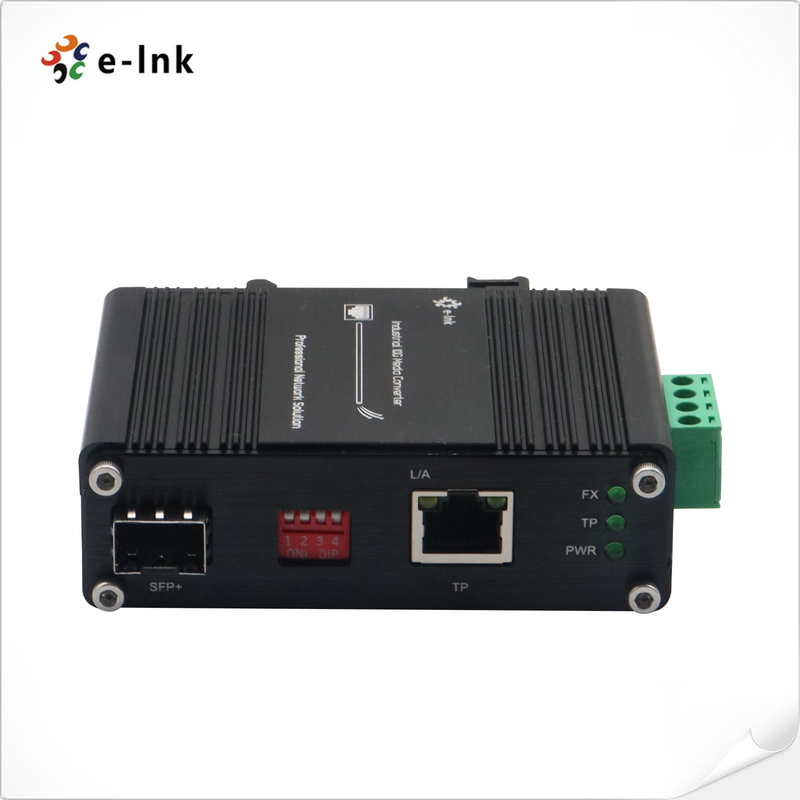

Conector:	1 x RJ45
Puerto óptico:	1 x SFP+
AmbientalTemperatura de funcionamiento:
-40°C a 80°C (-40°F a 176°F)	Temperatura de almacenamiento:
-40°C a 85°C (-40°F a 185°F)	Humedad relativa:
5% a 95% sin condensación	MTBF
> 200,000 horas	Eléctrico y mecánico
Entrada de alimentación:
12~48VDC, alimentación redundante (bloque de terminales de 4 pines)	Consumo de energía:
5W máx.	Protección:
Sobrecarga de entrada de alimentación:
Restablecimiento automático	Polaridad inversa:
Presente	Interruptor DIP
Función del interruptor DIP de 4 dígitosDIP
Función	Configuraciones	SW 1	Reservado
	ON - Reservado	OFF - Reservado	Nota: La función del interruptor DIP se puede personalizar según los requisitos del cliente.	Indicadores LED:
	ON - Reservado	OFF - Reservado	Nota: La función del interruptor DIP se puede personalizar según los requisitos del cliente.	Indicadores LED:
	ON - Reservado	OFF - Reservado	Nota: La función del interruptor DIP se puede personalizar según los requisitos del cliente.	Indicadores LED:
	ON - Reservado	OFF - Reservado	Nota: La función del interruptor DIP se puede personalizar según los requisitos del cliente.	Indicadores LED:
PWR:Estado de la alimentación
L/A:
Enlace/Actividad en el puerto Ethernet	TP:
Estado de Ethernet	FX:

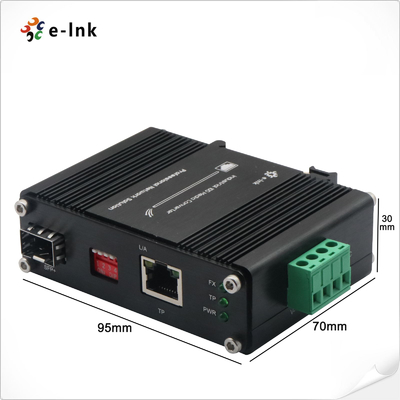

Estado del puerto de fibra SFP+	Dimensiones (AnxPrxAl):
95 x 70 x 30 mm	Peso:
0.25Kg	Carcasa:
Carcasa de aluminio	Opciones de montaje:
Riel DIN/Montaje en pared	Aprobaciones regulatorias
ISO9001, CE, RoHS, FCC	EN55022:2010+AC: 2011, Clase A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Sobretensión)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Información para pedidos
Modelo
Descripción

LNK-IMC10G-SFP+
