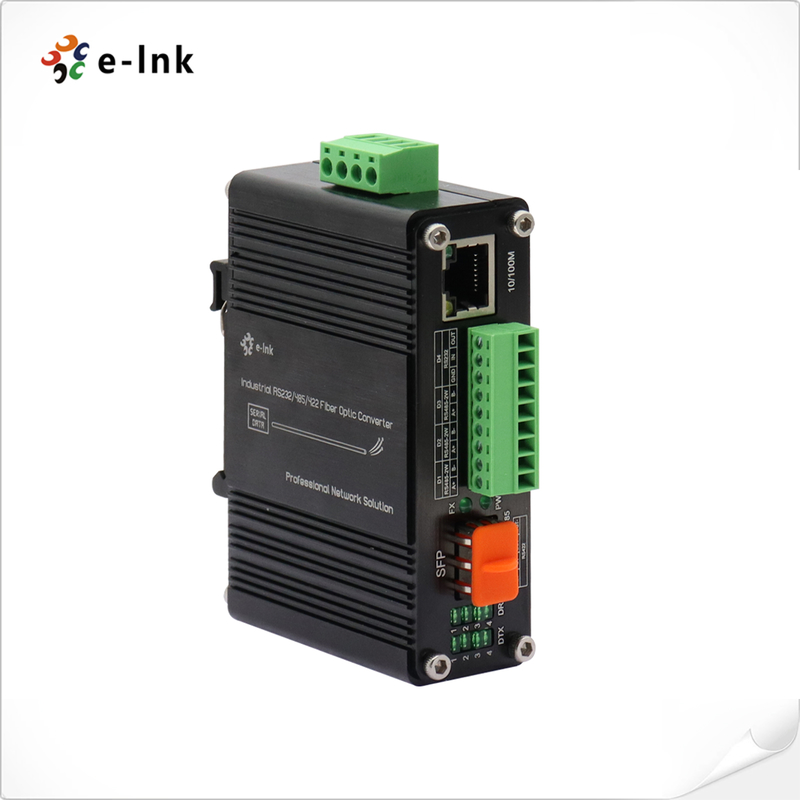

Mini Convertidor de Medios Ethernet de Fibra SFP 10/100Base-T a 100Base-X con 1Ch RS232/RS485/RS422
Descripción general
El LNK-IMCRS1100-SFP es un convertidor de medios robusto para riel DIN diseñado para aplicaciones industriales,
que combina la conversión de fibra óptica con capacidades de comunicación serie en un solo dispositivo reforzado
Características principales:
Soporte multi-interfaz: Convierte entre Ethernet 10/100Base-T, fibra SFP 100Base-X,
y comunicaciones serie RS232/RS485/RS422
Opciones SFP flexibles: Acomoda varios módulos SFP (monomodo/multimodo,
fibra simple/dual) para distancias de hasta:
- 2 km en fibra multimodo
- 80 km en fibra monomodo
Fiabilidad industrial:
- Rango de temperatura de funcionamiento: -40°C a +75°C

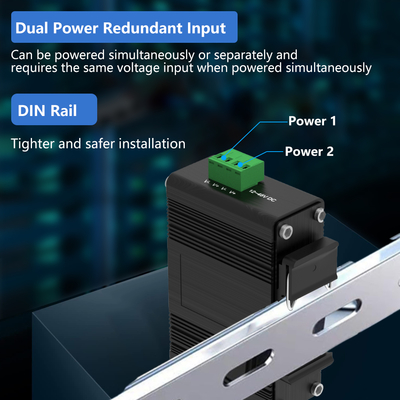

- Montaje en riel DIN para una fácil instalación
- Cumple con las normas EN55022
Redes avanzadas:
- Admite modos semidúplex y dúplex completo
- Convierte cobre a fibra para aislamiento de señal y protección EMI
Aplicaciones típicas:
- Sistemas de automatización industrial
- Conectividad de dispositivos serie remotos
- Extensiones de red de larga distancia
- Instalaciones en entornos hostiles
Este robusto convertidor proporciona una comunicación confiable que une diferentes tipos de medios mientras
resiste condiciones industriales exigentes.
Características

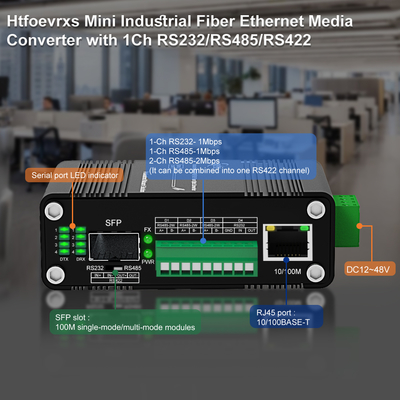

Interfaces de red:
- 1 × puerto RJ45 10/100BASE-TX con detección automática MDI/MDI-X
- 1 × ranura SFP 100Base-FX (admite varios módulos de fibra)
- 1 × puerto serie multiprotocolo (RS232/RS485/RS422 seleccionable)
Rendimiento y cumplimiento:
- Funcionamiento dúplex completo/semidúplex con negociación automática
- Cumple con IEEE 802.3az Energy Efficient Ethernet
- Protección contra sobretensiones incorporada (4kV) y protección contra descargas electrostáticas
Alimentación e instalación:
- Entrada de alimentación de CC de amplio rango: 12-48VCC (bloque de terminales)
- Opciones de montaje flexibles: riel DIN o montaje en pared
Durabilidad ambiental:
- Temperatura de funcionamiento de grado industrial: -40°C a +75°C (-40°F a 167°F)
- Amplios LED de estado para monitoreo y diagnóstico en tiempo real
Beneficios adicionales:
- Diseño compacto que ahorra espacio
- Instalación sin herramientas para la implementación en campo
- Rendimiento confiable en entornos hostiles
Índices técnicos
| Ethernet |
| Estándares: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE 802.3az Energy Efficient Ethernet (EEE) |
| Tipo de procesamiento: |
Almacenamiento y reenvío |
| Tasa de filtrado de reenvío: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| Memoria de búfer de paquetes: |
1 Mbit |
| Longitud máxima del paquete: |
9K Bytes |
| Tamaño de la tabla de direcciones |
2K direcciones MAC |
| Interfaz |
| Puerto Ethernet: |
1 x RJ45 |
| Puerto óptico: |
1 x SFP 100Base-FX |
| Puerto serie |
1 x Terminal industrial RS232/RS485/RS422 |
| RS232/RS485/RS422 |
| Interfaz serie |
Terminal industrial |
| Puertos de señal |
1Ch RS232 - 1Mbps
1Ch R485 - 1Mbps
2Ch RS485H- 2Mbps
2Ch RS485H se pueden agrupar en 1Ch RS422 de alta velocidad
|
| Velocidad de transmisión |
RS485/RS422/RS232:4800-460800 |
| Estándar |
EIA /TIA RS232/485/422 |
| Distancia serie |
RS232: 15 metros, RS485/422: 1000 metros |
| Tasa |
Máx. 2Mbps |
| RS-232 |
TXD, RXD, GND - Bidireccional |
| RS-485 |
D+, D-, GND - Bidireccional |
| Protección estática |
Protección contra descargas electrostáticas (ESD) de 15KV |
| Protección contra sobretensiones |
Protección contra sobretensiones de 1500W/seg |
| Eléctrico y mecánico |
| Entrada de alimentación: |
12~48VCC, bloque de terminales de 4 pines |
| Consumo de energía: |
3W máx. |
| Dimensiones (AnxPrxAl): |
95 x 70 x 30 mm |
| Peso: |
0.25 kg |
| Carcasa: |
Carcasa de aluminio |
| Opciones de montaje: |
Riel DIN / Montaje en pared |
| Indicadores LED |
| PWR: |
Estado de la alimentación |
| FX: |
Estado de ENLACE de datos |
| 10/100M: |
Estado de Ethernet |
| DTX 1 2 3 4 |
Estado de datos serie |
| DRX 1 2 3 4 |
Estado de datos serie |
| Ambiental |
| Temperatura de funcionamiento: |
-40°C a 75°C (-40°F a 167°F) |
| Temperatura de almacenamiento: |
-40°C a 85°C (-40°F a 185°F) |
| Humedad relativa: |
5% a 95% sin condensación |
| MTBF |
> 200,000 horas |
| Aprobaciones regulatorias |
| ISO9001, CE, FCC, RoHS |
|
EMI:
EN55022:2010+AC: 2011, Clase A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Sobretensión)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Información para pedidos
| Modelo |
Descripción |
| LNK-IMCRS1100-SFP |
Mini Convertidor de Medios Ethernet de Fibra SFP 10/100Base-T a 100Base-X con 1Ch RS232/RS485/RS422 |
| Opciones SFP |
► Opción SFP. Seleccione su SFP en nuestra página de opciones SFP (SFP industrial). |
| ► El módulo SFP debe comprarse por separado. |
| Opciones de montaje |
► Soporte de riel DIN predeterminado instalado; El soporte de montaje en pared está incluido. |
| Opciones de alimentación |
► Fuente de alimentación de 24W/1A 24VCC. Cable abierto para bloque de terminales |
| ► La fuente de alimentación debe comprarse por separado. |

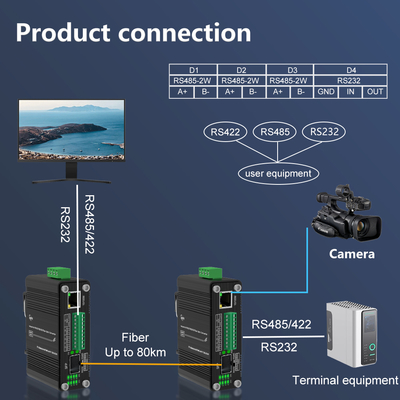

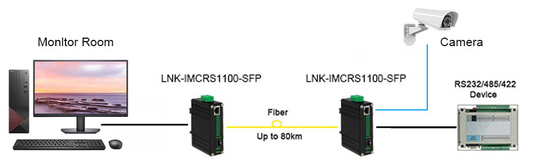

Aplicación
