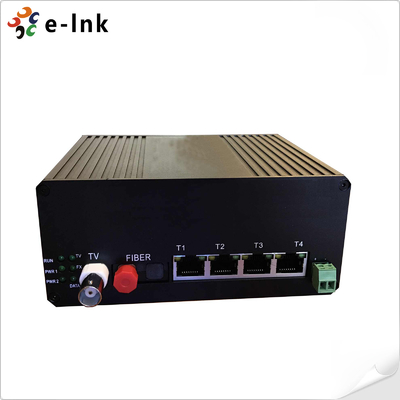

Interruptor industrial robusto de 4 puertos Fast Ethernet + Video + RS485 + Fibra 1G
Descripción general
El E-link Serie LNK-GY4E1V1D es un interruptor Ethernet industrial con aislamiento físico que
integra 4x10/100M Ethernet, y un 1xVideo, y un 1xRS485 desde para una mayor seguridad de los datos y protección EMI para una transmisión de datos segura y
eficiente a través de múltiples redes independientes.
Construido para aplicaciones industriales exigentes, permite la operación simultánea de redes privadas y públicas
sin interferencias, ideal para monitoreo de video, automatización y expansión de ancho de banda DSLAM.
Encerrado en una carcasa de aluminio con clasificación IP40
, asegura una alta fiabilidad, alimentación redundante, y un funcionamiento estable desde -40°C a +85°C
en entornos de campo hostiles.Características4 puertos Ethernet aislados 10/100M con negociación automática y auto-MDI/MDI-X
Entrada de video analógico BNC 1x dedicada
para monitoreo en tiempo real1 canal de datos RS485
para la transmisión de señales de control1xGigabit fibra uplink
compatible con multimodo y monomodo hasta 80 kmAislamiento físico de la red
para una mayor seguridad de los datos y protección EMIEntrada de alimentación dual de 24 V CC redundante
con protección contra sobrecarga y polaridadCarcasa de aluminio con clasificación IP40
, sin ventilador y compacta para uso industrialAmplio rango de temperatura de funcionamiento
de -40°C a +85°C, compatible con montaje en riel DIN/paredCumple con las normas industriales EN50155, NEMA TS-2 e IEC
Índices técnicosParámetro
Especificaciones
Puertos
| 1 puerto de fibra Gigabit (FC por defecto) |
4 puertos Ethernet 10/100M con aislamiento físico para compartir velocidad de 100M |
| 1 x Video analógico |
1 x Datos de retorno RS485
Características físicas
Carcasa: Material de aleación de aluminio con protección IP40
Dimensión: 138 mm (L) X 112 mm (W) X 60 mm (H)
|
| Peso: 690g |
Instalación: Montaje en riel DIN, montaje en pared
Interfaces
4 puertos RJ45
Cumplen con IEEE802.3, IEEE802.3u, 10/100Base-T(X)
|
| Velocidad de negociación automática 10/100Base-T(X) |
Modo dúplex completo/medio
Conexión automática MDI-MDI-X
Distancia de transmisión de hasta 100M Cat-5
1 puerto BNC
Formato de video PAL/NTSC/SECAM
Impedancia de video 75Ω
1 puerto de datos
Formato de datos RS485
1 puerto de fibra
Cumple con IEEE802.3u, 1000Base-FX
Velocidad: 1000 Mbps
Longitud de onda: 1310 nm/1550 nm
Hasta 500 m de distancia de transmisión con multimodo
Hasta 20 km, 40 km, 60 km, 80 km de distancia de transmisión con monomodo
Interfaces SC/ST/FC opcionales
Alimentación
Voltaje de entrada: 24VDC (18-36VDC), entradas duales redundantes
Corriente de entrada:
|
| <0.5A @24VDC |
Protección contra sobrecorriente: Soporte
Protección contra polaridad inversa: SoporteProtección redundante: Soporte
Conexión: bloques de terminales de 6 pines
Límites ambientales
Temperatura de funcionamiento: -40℃-85℃
Temperatura de almacenamiento: -40℃-85℃
|
| Humedad relativa ambiente: 5%-95% (sin condensación) |
Aprobaciones
Seguridad:
UL 60950-1
|
| EMI: |
FCC Parte 15 Subparte B Clase A, EN 55022 Clase A
EMS:
• EN61000-4-2 (ESD), Nivel 3
• EN61000-4-3 (RS), Nivel 3
• EN61000-4-4 (EFT), Nivel 3
• EN61000-4-5 (Sobretensión), Nivel 3
• EN61000-4-6 (CS), Nivel 3
• EN61000-4-8, Nivel 3
Choque: IEC 60068-2-27
Caída libre: IEC 60068-2-32
Vibración: IEC 60068-2-6
Industria: IEC61000-6-2
Ferrocarril: EN50155, EN50121-4
Tráfico: NEMA TS-2
Garantía
5 años

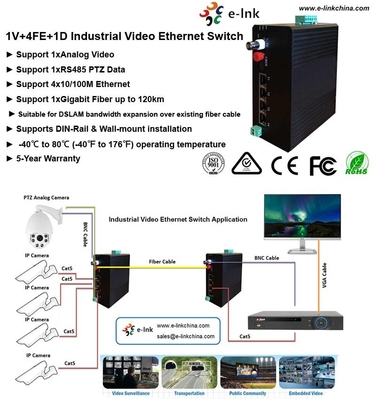

Aplicación
|
|
|
