Datos del producto:
Pago y Envío Términos:
|
| Tasa de filtración y reenvío:: | 14,880pps (10Mbps) / 148,800pps (100Mbps) / 1488,000pps (1000Mbps) | Conector: | 16 x RJ45 |
|---|---|---|---|
| Puerto óptico: | 4 x 1000Base-X SFP | Temperatura de funcionamiento: | -40°C a 80°C (- 40°F a 176°F) |
| Potencia de entrada: | 48~57VDC, poder redundante (bloque de terminales 6-pin) | Consumo de energía: | 8W Max. ((PoE en uso < 480W) |
| Las dimensiones (Wxdxh): | de una longitud igual o superior a 150 mm | Peso: | 1.2 kg |

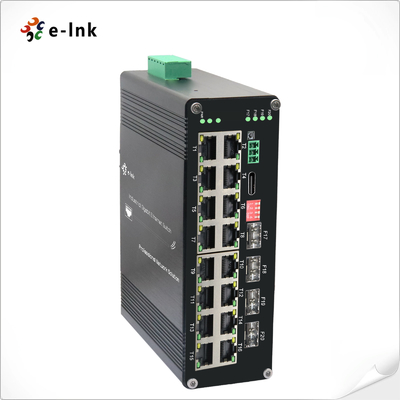

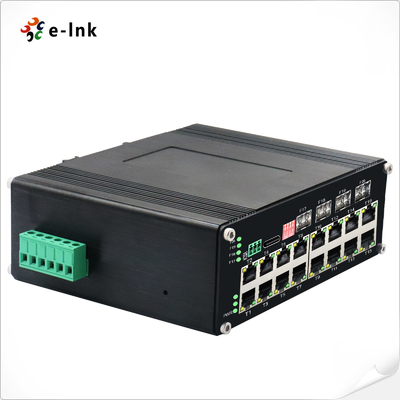

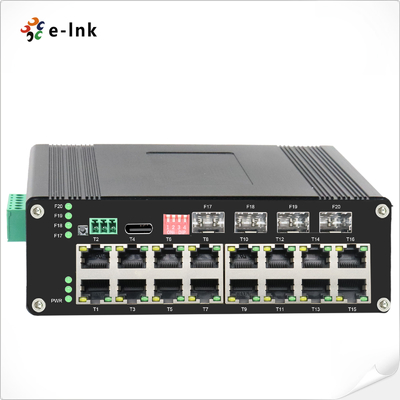

L2+ 16-puerto industrial 10/100/1000T 802.3at PoE + 4-puerto 1000X SFP Switch Ethernet administrado
Ventajas del interruptor Ethernet industrial
Apoyo a 16x10/100/1000 Base-T + 4x1000 Base-X SFP +
10/100/1000Mbps RJ45 Puerto admite Full/Half-duplex, negociación automática, MDI automático/MDIX
¢ Compatible con el IEEE802.3af/at
El DIP Switch admite VLAN de una sola tecla, gestión de anillos de una sola tecla, restablecimiento de PoE y red PoE de 250m
Apoyo para conectar el puerto USB-C para una fácil gestión, sin necesidad de acceder al puerto serie RS232
¢ IEEE 802.3az Ethernet eficiente en el uso de la energía (EEE)
Casilla de aluminio IP40
Apoya la instalación de DIN-Rail
Intercambio Ethernet industrial Indices técnicos
| Memoria de paquete de búfer: | 12 M bits | |||
| Tipo de tratamiento: | Envío y almacenaje | |||
| Ancho de banda del plano de fondo | 110 Gbit/s | |||
| Duración máxima del paquete: | Cuadro Jumbo de 10K bytes | |||
| Tamaño de la tabla de direcciones: | Direcciones MAC 8K | |||
| Interfaz | ||||
| RS485: | 1 x RS485 (opcional) | |||
| USB-C: | 1 x USB-C (para la gestión) | |||
| Interfaz serie RS485 (opcional) | ||||
| Interfaz física | Terminal de tornillo de 3 pines estándar para la industria | |||
| Tipo de datos | 1Ch RS485 Bi-dirección | |||
| Señales RS-485 | Datos + Datos-, GND | |||
| Distancia de línea de puerto en serie (cobre) | 1000 metros | |||
| Tasa de Baud | 0 ~ 800 kbps | |||
| PoE (poder por Ethernet) | ||||
| Estándar: | IEEE 802.3at Potencia sobre Ethernet más | |||
| IEEE 802.3af Energía por Ethernet | ||||
| Asignación del pin de alimentación | 4/5(+), 7/8(-) | |||
| Presupuesto del POE: | Presupuesto de PoE de hasta 480 vatios | |||
| Medio ambienteNo | ||||
| Temperatura de almacenamiento: | -40 °C a 85 °C (-40 °F a 185 °F) | |||
| Humedad relativa: | No condensante del 5% al 95% | |||
| El número de unidades | > 200 000 horas | |||
| Eléctricos y mecánicos | ||||
| Protección: | ||||
| Sobrecarga de energía de entrada: | Reiniciable automáticamente | |||
| Polaridad inversa: | En el presente | |||
| El DIP Interruptor | ||||
Función de interruptor DIP de 4 dígitos |
El DIP | Función | Configuración | |
| 1 de la sección SW | VLAN | Activado | OFF - Discapacitado | |
| La primera parte | Gestión de anillos | Activado | OFF - Discapacitado | |
| SW 3 (que se actualizará) | Red PoE de 250 millones de personas | Activado | OFF - Discapacitado | |
| SW 4 (que se actualizará) | Reinicio de PoE | Activado | OFF - Discapacitado | |
| Indicadores LED: | ||||
| - ¿ Qué pasa? | Estado de la energía | |||
| Ethernet (por puerto): | Enlace/Actividad | |||
| - ¿ Qué? | Estado del PoE | |||
| Fibras: | Puerto SFP de Gigabit: F17~F20 | |||
| Características del software | ||||
| Protocolos de despido | Apoyo a STP/RSTP/MSTP/ERPSv2, agregación de enlaces | |||
| Soporte para transmisión múltiple | Apoyar el IGMP Snooping V1/V2/V3, apoyar GMRP, GVMP,802.1Q | |||
Intercambio Ethernet industrialResumen general

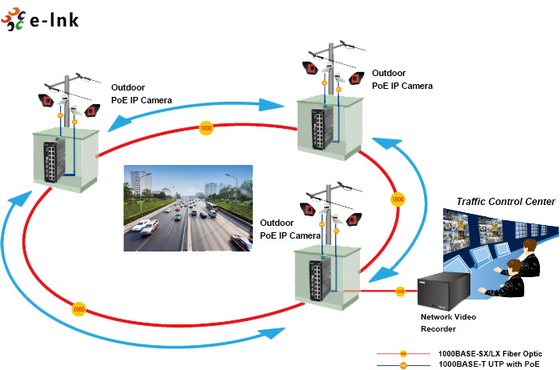

La serie ETH-DIMC2416MP es el switch Ethernet endurecido de 16 puertos 10/100/1000Base-T 802.3at PoE + 4 puertos 1000Base-X SFP. El switch tiene 16 puertos TP y 4 puertos de fibra.El TP (RJ45) admite 10/100/1000Base-T ((X), modo Full/Half duplex y conexión automática MDI/MDI-X; el puerto SFP 1000Base-X admite 1 o 2 núcleos de fibra de modo único o multimodo. Debido a su diseño confiable y facilidad de uso,El producto es una excelente opción para la integración de redes que comprenden dispositivos de red como cámaras IP y puntos de acceso inalámbricos en ubicaciones remotas..
Información sobre los pedidos
| Modelo | Descripción |
| ETH-DIMC2416MP y sus componentes | L2+ 16-puerto industrial 10/100/1000T 802.3at PoE + 4-puerto 1000X SFP Switch Ethernet administrado |
| Las opciones de los PDS | Seleccione su SFP en nuestra página de opciones de SFP |
| El módulo SFP debe comprarse por separado. | |
| Opciones de montaje | ► Default DIN-Rail Bracket installed |
| Opciones de energía | - Fuente de alimentación DIN-Rail. |
| El suministro eléctrico debe comprarse por separado. |
