tecnología Co., Ltd. de China del E-vínculo
Comunicación óptica de la fibra profesional y fabricante del producto de la transmisión de la seguridad del CCTV
|
Datos del producto:
Pago y Envío Términos:
|
| palabras claves: | Transmisor-receptor óptico de SFP | Tarifa de datos: | 100GE |
|---|---|---|---|
| Longitud de onda: | 1310nm | Tipo de la fibra: | Duplex LC del solo modo |
| Distancia de transmisión: | los 500m | Temperatura de funcionamiento: | 0°C ~ 70°C |
| Resaltar: | Transmisor-receptor óptico del módulo de QSFP28 DR1,Transmisor-receptor óptico del módulo del LC del duplex,transmisor-receptor óptico del módulo 100G |
||

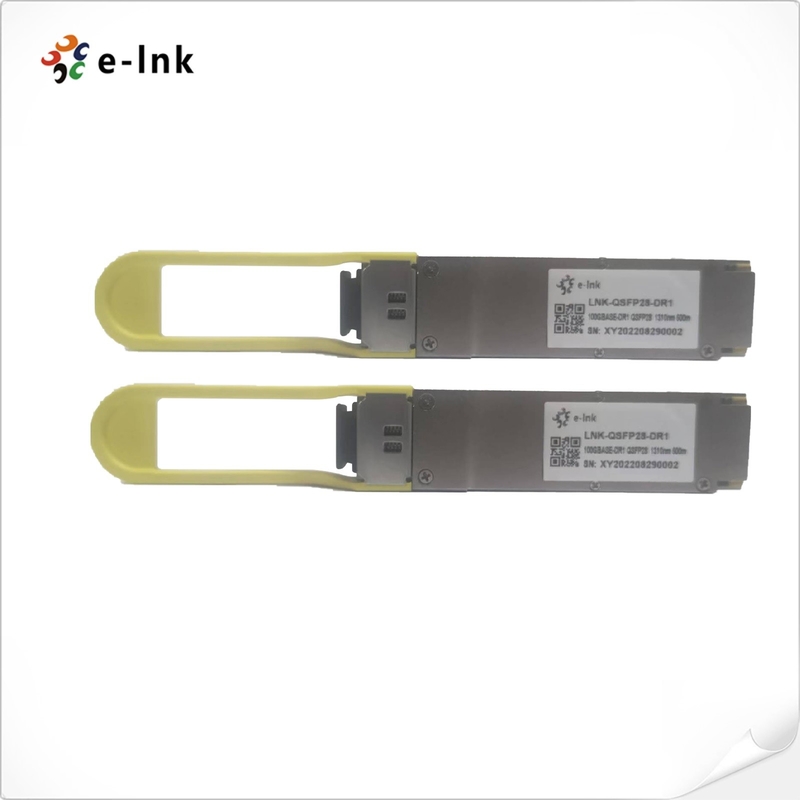

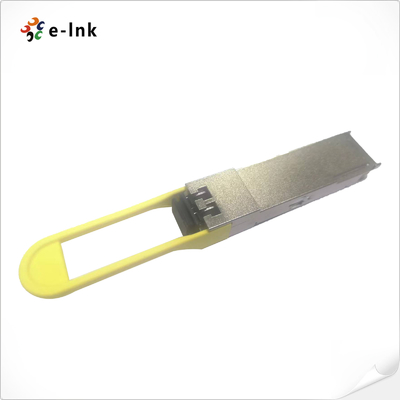

QSFP28 conector óptico del LC del duplex del transmisor-receptor del módulo 100GBASE-DR1 1310nm los 500m
ventajas del transmisor-receptor de 100G QSFP
►Obediente con el estándar QSFP28: SFF-8636 Rev 2.10a
►Interfaz eléctrico de alta velocidad de la entrada-salida (CAUI-4)
►Paquete de QSFP28 MSA con el conector a dos caras del LC
►Interfaz en serie de dos hilos con la supervisión de diagnóstico de Digitaces
►Terminación de KP4 FEC dentro del módulo
Especificaciones ópticas del transmisor
| Parámetro | Símbolo | Mínimo. | Típico | Máximo. | Unidad | Notas |
| Longitud de onda | λC | 1304,5 | 1311 | 1317,5 | nanómetro | |
| Ratio lateral de la supresión del modo | SMSR | 30 | - | - | DB | |
| Poder óptico medio del lanzamiento | ABADEJO | -2,9 | - | 4 | dBm | 1 |
| Poder medio del lanzamiento APAGADO del transmisor | POUT_OFF | - | - | -15 | dBm | |
| Ratio de la extinción | ER | 3,5 | - | - | DB | |
| Amplitud óptica externa de la modulación (OMAouter) | OMAouter | -0,8 | - | 4,2 | dBm | |
| Poder del lanzamiento en el menos de OMAouter |
OMAouter- TDECQ |
|||||
|
TDECQ: para el DB del ≥ 5 del ratio de la extinción |
-2,2 |
- | - | dBm | ||
| para el ratio de la extinción < 5="" dB=""> | -1,9 | |||||
| Cierre del ojo del transmisor y de la dispersión | TDECQ | - | - | 3,4 | DB | |
| TDECQ – 10log10 (Ceq) | CEQ | - | - | 3,4 | DB | |
| RIN15.5OMA | RIN | - | - | -136 | dB/Hz | |
| Tolerancia óptica de la pérdida de vuelta | ORLT | - | - | 15,5 | DB | |
| Tiempo de transición del transmisor | - | - | 17 | picosegundo | ||
| Reflexión del transmisor | TR | - | - | -26 | DB |
Especificaciones ópticas del receptor
|
Parámetro |
Símbolo |
Mínimo. |
Típico |
Máximo. |
Unidad |
Notas |
|
Longitud de onda |
λC |
1304,5 |
1311 |
1317,5 |
nanómetro |
|
|
Umbral de daño |
|
5 |
- |
- |
dBm |
|
|
La media recibe poder |
|
-5,9 |
- |
4 |
dBm |
1 |
|
Reciba el poder (OMAouter) |
RP |
- |
- |
4,2 |
dBm |
|
|
Reflexión del receptor |
RR |
- |
- |
-26 |
DB |
|
|
Sensibilidad del receptor (OMAouter) |
RS |
- |
- |
Máximo (- 3,9, SECQ-5.3) |
dBm |
|
|
Sensibilidad subrayada del receptor |
SRS |
- |
- |
-1,9 |
dBm |
2 |
|
Condiciones de prueba subrayadas de sensibilidad del receptor: |
- |
- |
- |
Información el ordenar
|
Número de parte |
Uso |
Tarifa de datos |
Fuente de laser |
Tipo de la fibra |
|
LNK-QSFP28-DR1 |
100GBASE-DR |
100GE (53,125 GBD) |
1311nm EML |
SMF |
