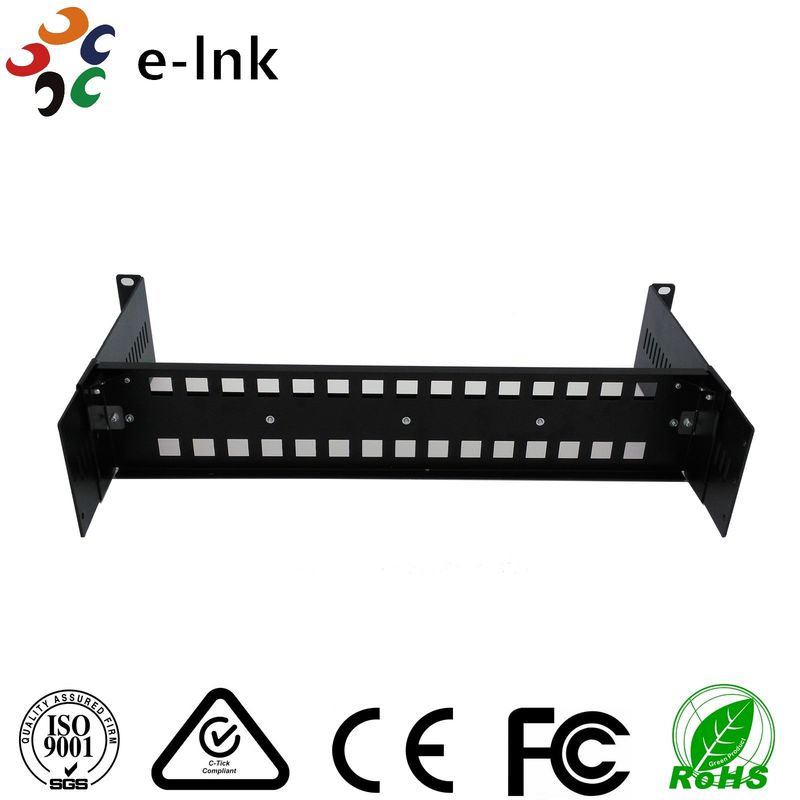

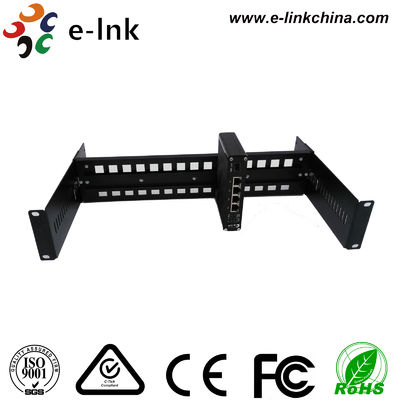

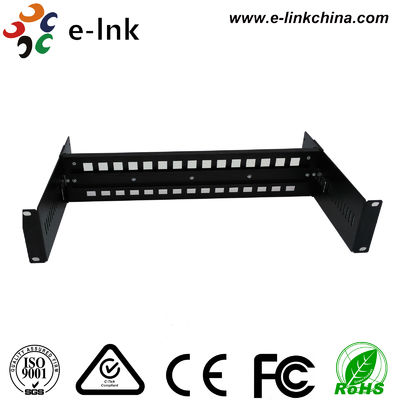

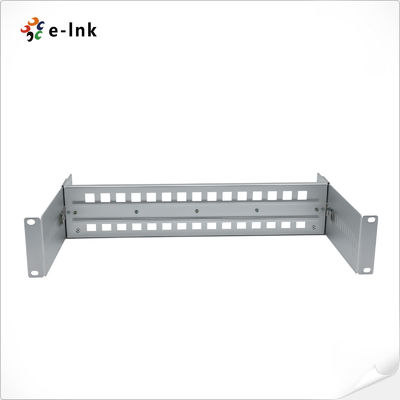

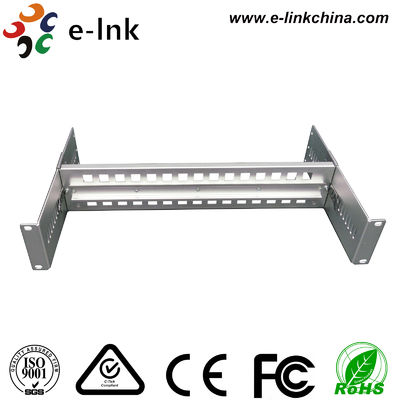

19" soporte de montaje de rack DIN Rail para el convertidor de medios DIN-Rail y el interruptor PoE Ethernet

Modelo: Serie LNK-DR190

Resumen general

El DIN-rail Rack Mount Hardware está instalado en un estándar19 ̊ estantegabinete para permitir el montaje en bastidor de los equipos montados en DIN-Rail.Los interruptores PoE Ethernet DIN-Rail y las fuentes de alimentación DIN-rail pueden ser adecuados para este hardware de montaje en bastidor.

Características

• Dispositivos DIN-Rail dentro de una normaReposables o armarios de 19 pulgadas
• Función única de ajuste de profundidad para adaptarse a equipos de cualquier tamaño
• Una normaSe aplican las siguientes medidas:incluida la pista
• Diseño fácil de usar

Especificaciones

Mecánica

El material

• Aluminio

Las dimensiones

• 482,6 mm x 92,2 mm x 250 mm (11,22") (Ancho x altura x longitud)

Instalación:

El Rack LNK-DR190 está instalado en un armario de rack estándar de 19 ′′ para permitir que el equipo montado en DIN-Rail se monte en el rack.

Los procedimientos de ensamblaje se indican a continuación:

1. Con un destornillador se fija la metralla de metal (3) con tornillos M3x6 (4) en el chasis DIN-Rail (1) del lado derecho e izquierdo del bastidor.
2. Deslizarse los soportes del chasis (2) en los rieles de guía a ambos lados del chasis DIN-Rail (1) y ajustar los soportes del chasis (2) a la posición adecuada.
3. Push backward or pull forward the Rackmount Chassis Holders (2) along the guide rails on two sides of the Rackmount DIN-Rail Chassis (1) to adjust the depth of the Rack and offer flexible space for fitting in DIN-rail mountable equipment. Asegúrese de que los soportes para el chasis de montaje en bastidor (2) y el chasis de montaje en bastidor DIN-Rail (1) estén ensamblados de forma segura.
4. Deslice el bastidor en el bastidor estándar de 19 ′′. Luego use un destornillador y cuatro tornillos para conectar el bastidor al bastidor estándar de 19 ′′.
